PP128B 3D 제작서 — 허리케인 플러스 와이어(827) · 와이어 S-220(879)

나만의 줄넘기 3D(/custom/3d.php) 추가분 · 2026-10-26 · 근거: 제이에프로프 제품지식(#15 · #25 · #47 · #49, 2026-09-27 최종본)과 몰 상품 사진 · 기존 지시서: /custom_model/

만들 것

두 상품은 같은 PP 대나무 와이어 손잡이(PP128B)를 씁니다. 손잡이 몸통 1개와 그립 2종만 새로 만들고, 와이어 윗단은 v13 납품본 것을 그대로 씁니다.

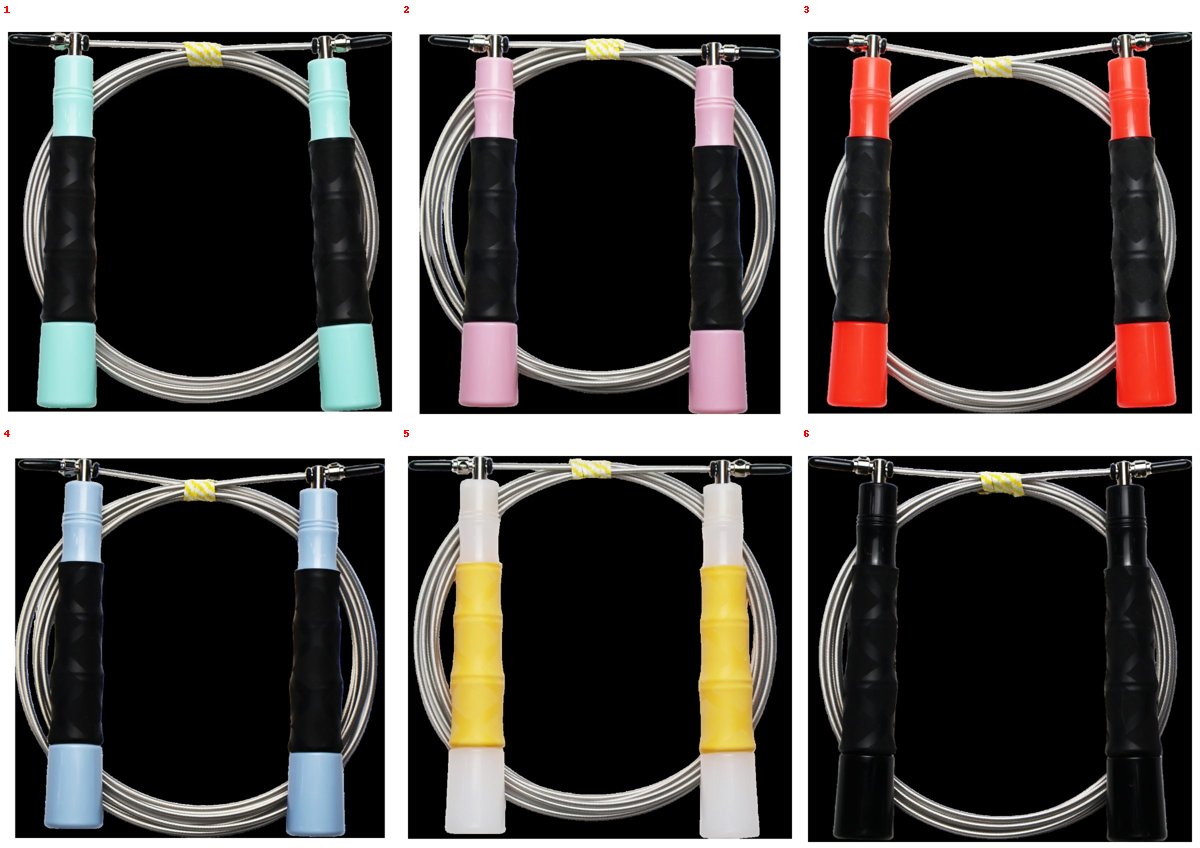

• 827 의 색 "07 화이트옐로우" 는 따로 만든 색이 아니라 흰색 몸통 + 노랑 허리케인 그립 조합입니다.

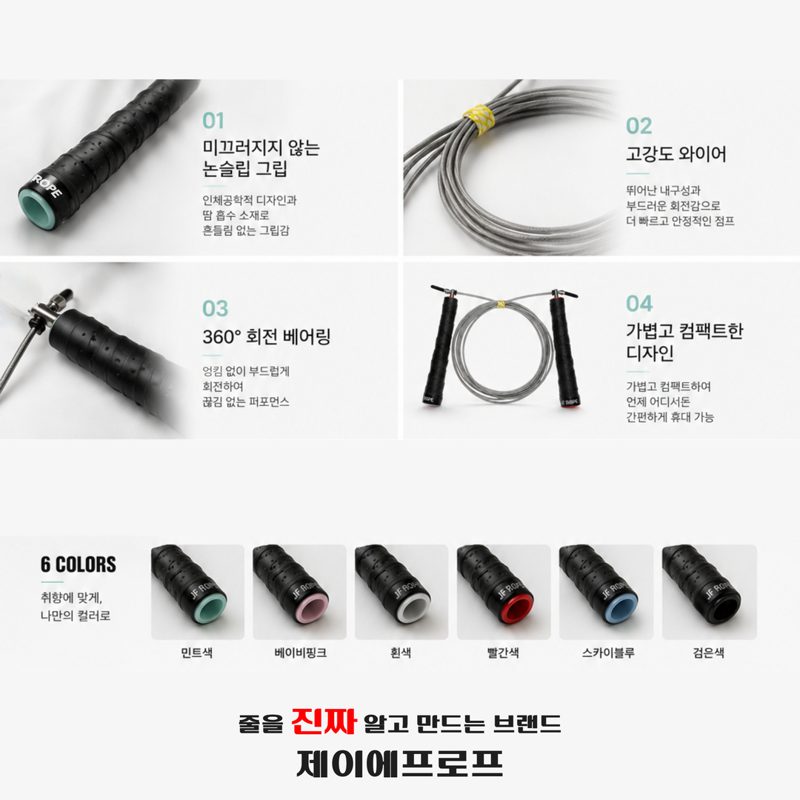

• 879 의 6색은 테이프 밖으로 보이는 몸통 색(위 테두리 · 열린 바닥 안쪽)입니다.
• 이 손잡이는 v13 때 "테이프 때문에 몸통 모양이 안 보인다"며 보류했던 PP128B 입니다. 827 사진에서 몸통 위·아래가 보여 지금은 만들 수 있습니다. 치수는 실측으로 확정합니다(아래 실측 요청).

손잡이 PP128B

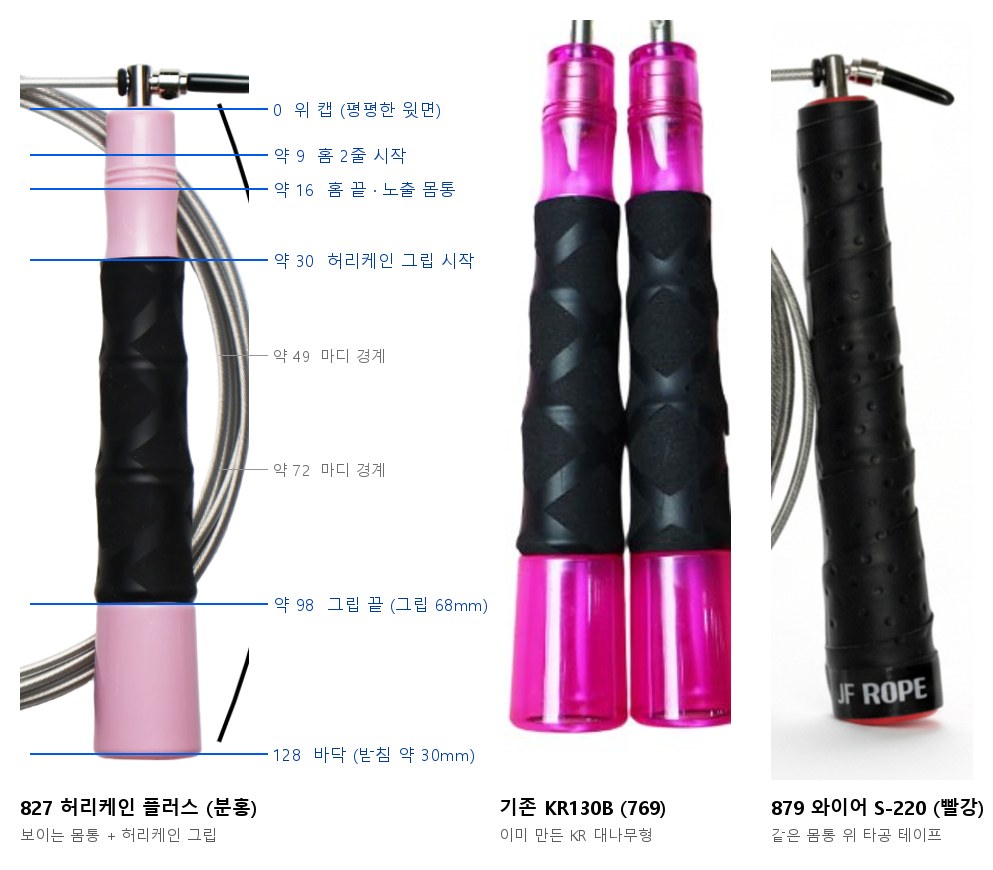

PP128B 는 길이 약 128mm 에 위 캡·홈 2줄 → 노출 몸통 → 대나무 마디 3개(그립 자리) → 곧은 받침 순서이고, 이미 만든 KR130B 와 같은 틀로 보입니다. 아래 값은 827 분홍 사진을 길이 128mm 로 놓고 비율로 잰 것이라 ±1.5mm 오차가 있습니다 사진 추정

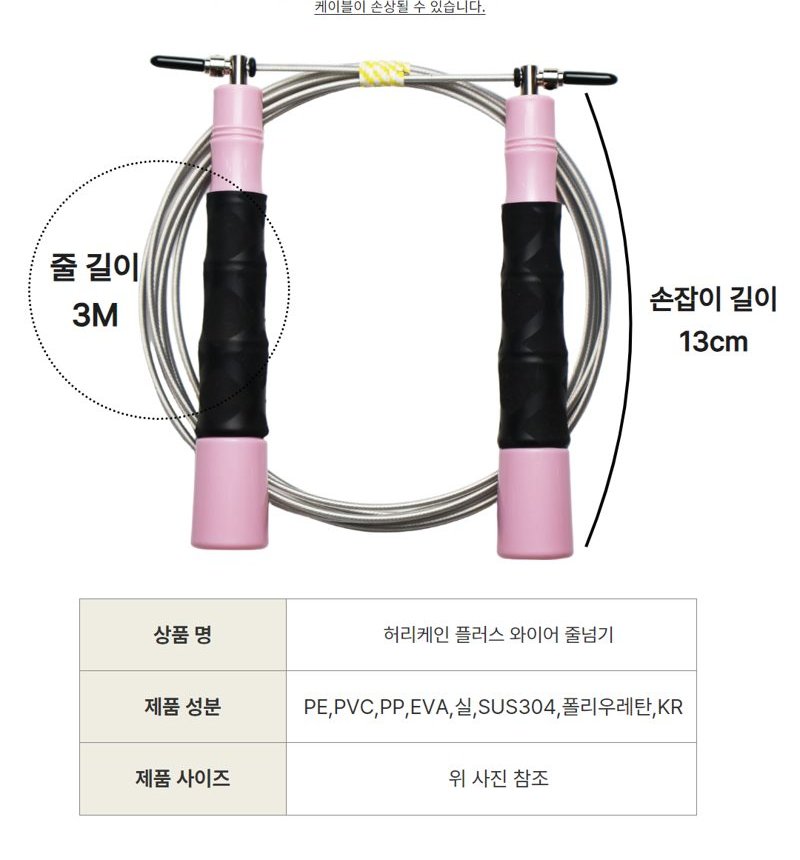

• 길이: 제품지식은 12.8cm, 두 상품 상세는 "손잡이 길이 13cm". 우선 128mm 로 두고 실측으로 확정합니다.
• KR130B 와 다른 점: 재질이 불투명 PP, 받침이 나팔형이 아닌 곧은 원통으로 보임, 그립 시작이 약 2mm 아래(KR130B 28 → PP128B 약 30).
• 허리케인 그립은 제품지식 #25 허리케인(중간) 길이 68mm · 내경 18mm 와 맞습니다.

상품별 차이

몸통·줄·윗단은 같고, 그립과 보이는 몸통 색 자리만 다릅니다. 베어링(세라믹 / 메탈)은 손잡이 속이라 겉모습에는 차이가 없습니다.

닮은 이름 주의: 이미 만든 KR_S220 은 870번 트윙클 와이어 S-220(반투명 KR 13.3cm, 허리케인 그립)용이고, 879 PP S-220 과는 다른 손잡이입니다.

참고 사진

모두 몰 상품 화면 사진이며, 원본은 827 · 879 상세에 있습니다. 누르면 크게 보입니다.

만드는 규칙

v13 납품본(/custom/3d/releases/20261006-v13/edition2/)에 파일만 더 넣으면 바로 뜨도록, 기존 와이어 손잡이 KR130B 와 같은 방식으로 만듭니다.

몸통 handle_PP128B

• 모양 출발점: handle_KR130B (769, KR 대나무 13cm). 같은 대나무형 틀로 보입니다. 길이·구간·지름을 PP128B 값으로 바꾸고, 받침은 나팔형 대신 곧은 원통으로.
• 재질: finish: "SOLID" (PP 기본). PP13_SOLID · PP21H_SOLID 와 같은 재질, 트윙클 투명 처리 없음. kr: false.
• 바닥: 열린 받침(속이 빔). 879 는 바닥 안쪽 벽이 색 링으로 보이므로 안쪽 벽과 두께가 보여야 합니다. 속에 가짜 코어를 넣지 않습니다.
• 색: KHR_materials_variants, variant 이름 = manifest 색 이름 그대로(검정 흰색 빨강 민트 베이비핑크 스카이블루). 내보낼 때 임시 mesh 도 UV 를 남깁니다(texCoord:-1 금지).
• 단위: Blender mm, 내보낼 때 node scale 0.001 (Three.js m). length: 128. 원점·축·방향은 handle_KR130B.glb 와 같게.
• 삼각형 수: 기존 손잡이 수준(KR130B 8,064, PP13_WIRE 11,136).

윗단

• parts/wire_assembly.glb 를 그대로 씁니다. connector: "wire", connection_direction: "transverse", 출구 local [0.0035, 0.0055, 0] m, 오른쪽 손잡이는 Y 180° 돌려 놓기. 줄은 코일 없이 한 줄 U자.

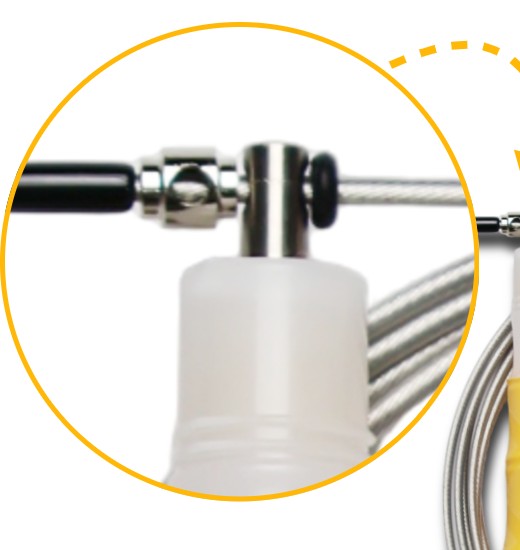

• wire_assembly.glb 안 wire_endcap(검정 원반 Ø15×5.5mm)과 wire_oring(Ø15 큰 O링)은 실물에 없어 2026-10-26 부터 화면에서 숨깁니다. 다음 납품에서는 둘을 빼고, O링은 스위블 핀 옆 와이어에 작은 것(외경 약 6.5mm) 1~2개로 넣어 주세요. 손잡이 윗면에는 스위블 핀만 올라갑니다.

허리케인 그립 grip_HUR_PP128B (827)

• 길이 68mm, 몸통 약 30~98mm 에 씌움. 대나무 마디 3개에 밀착(마디 경계 약 49 · 72mm).
• 표면·끝단은 기존 HUR 와 같게: 사선 무늬 무광, 안쪽 반경 0.25mm 밀착, 끝단 0.25mm 연장, 0.22mm 3분할 bevel.
• 색 variant: 검정 노랑.

테이프 그립 grip_TAPE_PP128B (879, 새 종류)

• 검정 타공 오버그립 테이프를 아래에서 위로 나선 감기. 테이프 겹침 선이 비스듬히 보이고, 작은 구멍 점무늬가 고르게 퍼져 있음. 두께 약 0.6~1mm (실측 요청).
• 범위: 윗면 테두리 약 2mm 만 남기고 바닥 바로 위까지. 받침 부분도 테이프로 덮임.
• 아래 끝 검정 띠 약 10mm: 매끈한 무광, 흰 글자 "JF ROPE" 한 줄(둘레 방향).
• 대나무 마디가 테이프 위로 살짝 볼록하게 비칩니다.
• manifest: grips.TAPE = {file, start, end, length, colors:["검정"]}, fits.TAPE = [start, end]. 사이트 쪽에서 그립 이름 "테이프"를 새로 달아야 하므로 코드 이름 TAPE 는 바꾸지 말아 주세요.

실물 사진·실측 요청

지금 치수는 사진 비율로 잰 값(±1.5mm)이라, 제이에프로프가 아래를 찍고 재서 넘기면 그 값으로 확정합니다. 사진은 흰 배경에 자를 같이 놓고 정면에서 찍습니다.

• 테이프·그립을 감기 전 PP128B 몸통 1개: 옆 · 윗면 · 바닥 사진
• 전체 길이(윗면~바닥, 스위블 핀 빼고): 12.8cm 인지 13cm 인지
• 지름(버니어캘리퍼스): 윗면 캡 · 홈 아래 · 그립 시작 직전 · 마디 볼록 3곳 · 마디 경계 2곳 · 받침 · 바닥 안쪽
• 바닥이 열린 깊이와 안쪽 벽 두께
• 홈 2줄의 위치(윗면에서 mm)와 깊이
• 827: 허리케인 그립 시작·끝 위치(윗면에서 mm)
• 879: 테이프 폭·두께, 감긴 방향(오른나선/왼나선), 위·아래 끝 위치, 아래 검정 띠 높이와 "JF ROPE" 글자 크기
• 흰색 몸통을 빛에 비춘 사진 1장: 불투명인지 우유빛 반투명인지
• 827(세라믹)과 879(메탈) 윗단을 나란히 한 장: 겉모습이 같은지 (다르면 윗단 부품도 따로 만듭니다)

물어볼 것: 827 의 받침은 곧은 원통으로 보이는데, KR130B 처럼 살짝 나팔형인지 실물에서 확인해 주세요.

검수

납품은 v13 웹 데모(custom.html)에 새 파일을 넣은 상태로 받고, 아래를 모두 통과하면 사이트에 올립니다.

• manifest 와 새 GLB 3개 모두 200 응답, 콘솔 오류 0
• PP128B 몸통 6색 전환, 좌우 색 따로
• PP128B + 허리케인: 검정·노랑, 마디 3개 밀착, 양쪽 끝단 확대 시 틈 없음
• PP128B + 테이프: 타공 점·겹침 선, 아래 "JF ROPE" 띠, 위 테두리 약 2mm 만 몸통 색
• 바닥 확대: 열린 받침 안쪽에 몸통 색 링, 가짜 코어 없음
• 윗단: 측면 출구 · 바깥 꼬리 · 검정 마개, 한 줄 U자, 오른쪽 손잡이 Y 180°, 윗면에 검정 원반·큰 O링 없음
• 일반 와이어 2.15mm 와 Pro Plus 1.6 · 2.0 · 2.3mm 로 바꿔도 줄 출구가 맞음
• 827 분홍 조합·879 빨강 조합을 상품 사진과 같은 각도로 찍은 비교 화면 1장씩
• 실측값을 받은 뒤 manifest dimensions · buttRadius · shaftRadius 갱신
