줄넘기 3D 모델링 지시서

작업자에게 주는 것

1. 이 지시서 — https://jfrope.com/custom_model/ (사진 포함. 사진 원본은 각 카드의 상품번호를 누르면 몰 상품 페이지에서 볼 수 있다)
2. 1차 작업 원본 폴더 — 저장소 custom/JFROPE_제작자전달_2026-09-25/ 통째로: 블렌더 원본(blender/all-components.blend · vertical-detail-v2.blend · assembly_U.blend), 그립 무늬 이미지(blender/tex_*_normal.png), 내보내기 스크립트(scripts/build_library.py), 1차 치수 파일(web/library/manifest.json)
3. 지금 화면에 올라간 1차 결과물 — 저장소 custom/3d/library/ 의 glb 38개 (고칠 기준과 비교용)
4. 실물(가능하면) — 손잡이 21종 각 1개와 그립 끼운 것. 사진 추정값을 실측으로 바꾸고 질감을 눈으로 맞추는 데 쓴다

작업자가 보낼 것 — 자세한 이름은 12번

제이에프로프_3D_2판/
├─ 손잡이/  handle_모델이름.blend + handle_모델이름.glb   (21개, 4번 표의 이름 그대로)
├─ 그립/    grip_종류_모델이름.glb                        (25개, 6번 표 오른쪽 칸 그대로)
├─ 부품/    part_wire_top · part_wire_cap_dual · part_swivel · part_stopper · part_bushing · part_knot (.glb)
├─ 텍스처/  굽기 맵(노멀 · 거칠기 · 금속성) png 1024
├─ 렌더/    모델마다 정면 · 45° · 끝면 + 사진 겹침 비교 + 색 변형마다 정면 (png 1200)
├─ 조립/    assembly_draped.blend + 대표 완제품 렌더 3장
└─ 실측표   11번 표를 채운 것 (실물을 받은 경우)

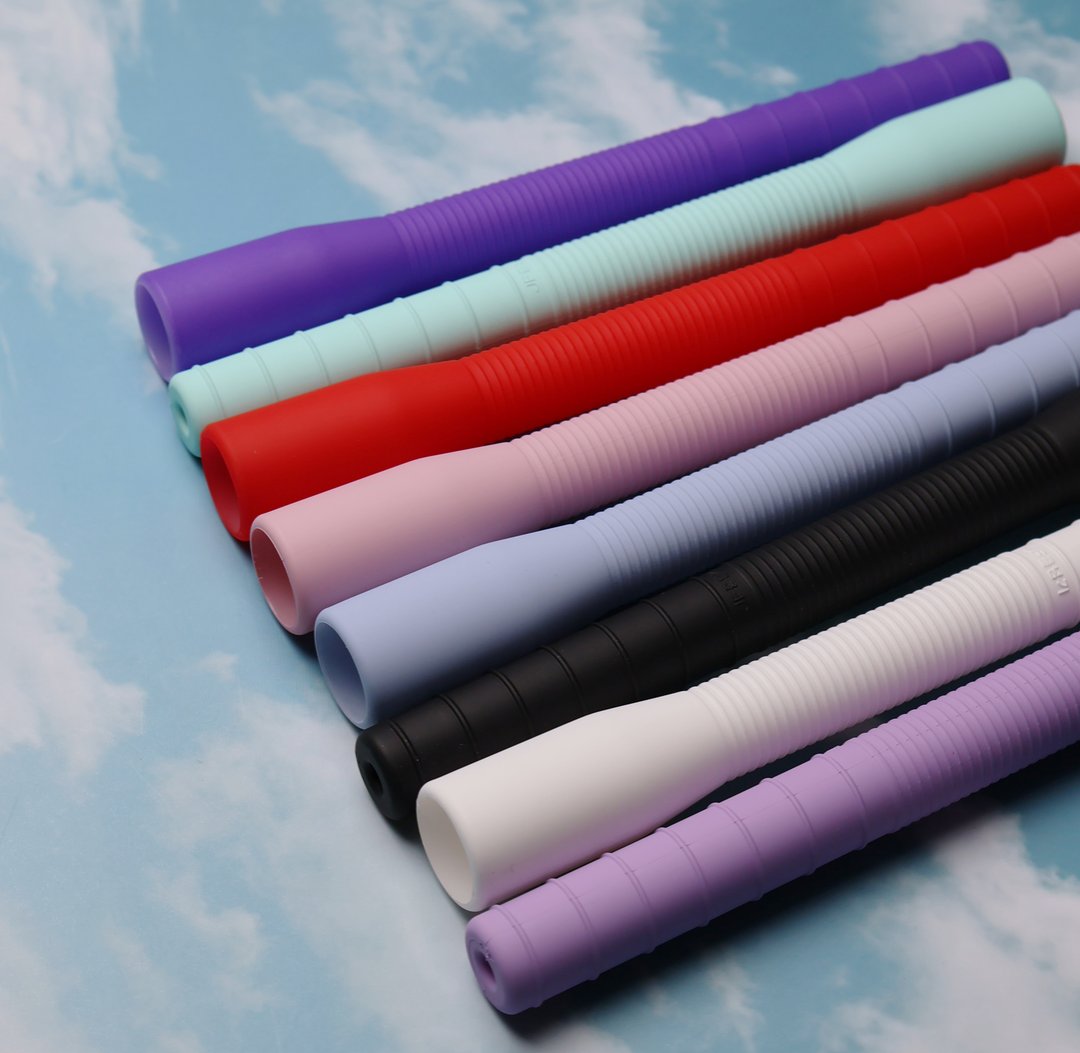

1. 제품지식 손잡이 1행 = 모델 1개. 같은 금형으로 보여도(기본·유광·무광, 스피드·와이어) 파일은 따로 만든다. 각 파일에 그 제품의 마감 질감과 색 변형을 넣는다.
2. 손잡이와 그립은 다른 오브젝트. 손잡이는 그립 밑까지 온전한 형태(가는 가로줄·세로 이랑 포함)로 만들고, 그립은 그 위에 씌우는 껍데기로 따로 만든다. 그립을 빼면 맨 손잡이가 그대로 보여야 한다.

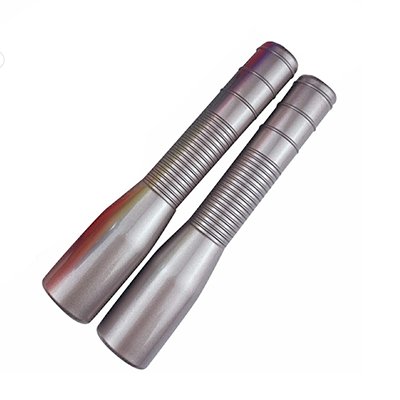

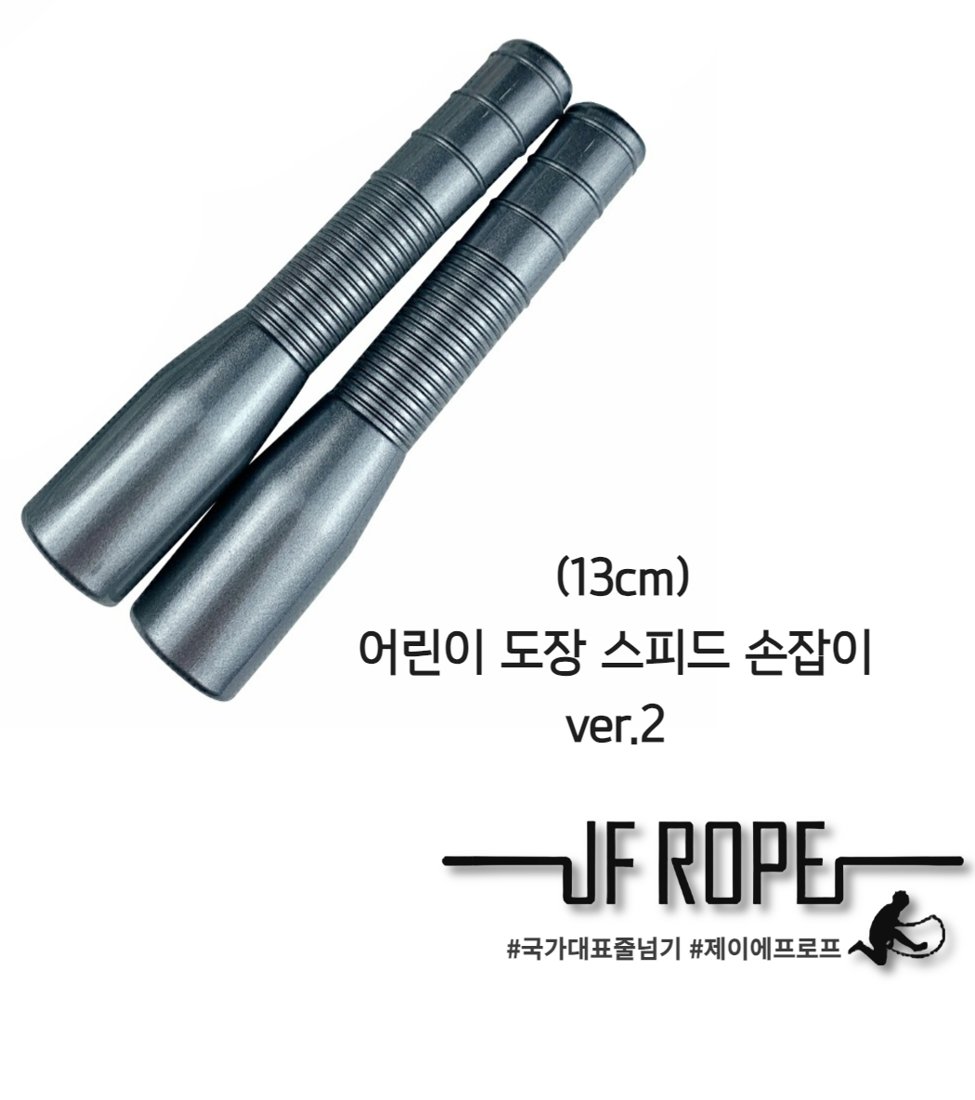

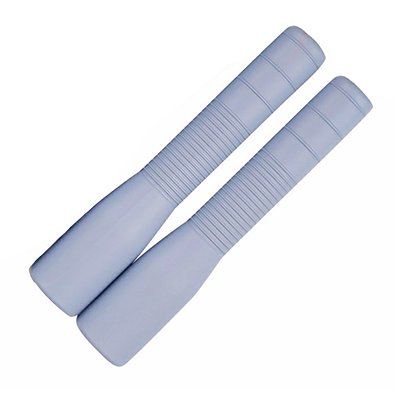

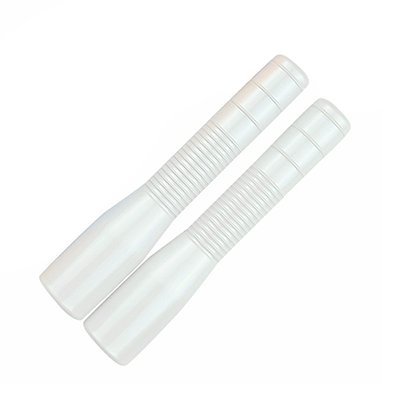

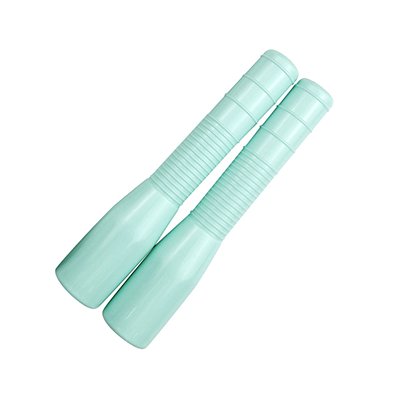

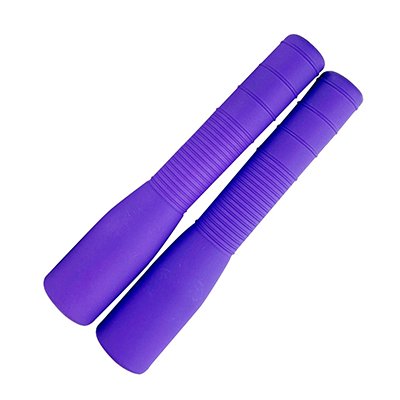

3. 질감은 블렌더에서 완성한다. 솔리드·시그니처 글로스·소프트 터치 매트·트윙클을 머티리얼로 끝까지 만들고(7번), 색은 색마다 머티리얼 변형으로. 텍스처에 색을 칠하지 않는다. 무늬(링·가로줄·세로 이랑·허리케인 마름모·토네이도 타공)는 형상이나 노멀맵으로.
4. 손잡이는 회전체다. 원기둥 기본도형을 늘리지 말고 옆모습 반쪽 윤곽선을 그린 뒤 축으로 회전(축 회전)시킨다. 윤곽점은 4번 구간표의 값.
5. 로고·글자는 넣지 않는다. 로고 띠의 "JFROPE"·"JF줄넘기" 양각, 토네이도 마감테이프 글씨 등은 전부 빼고 매끈한 면으로. 로고는 화면의 로고 얹기 기능이 따로 붙인다.
6. 1차 모델을 고칠 때는 해당 부품만 다시 내보낸다. 파일 이름·원점·머티리얼 이름은 1차와 같게 유지해야 화면 코드를 고치지 않는다.

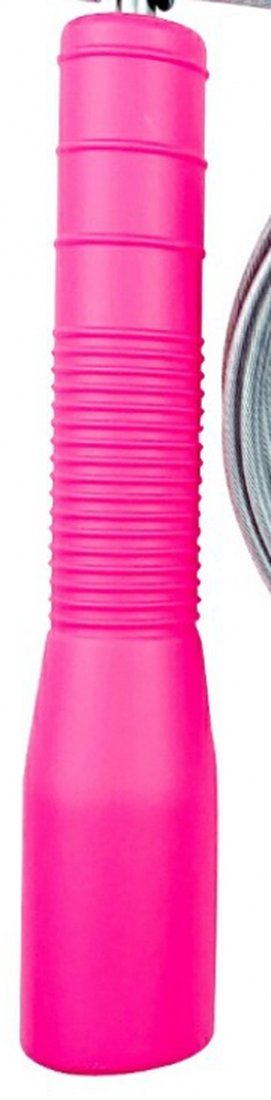

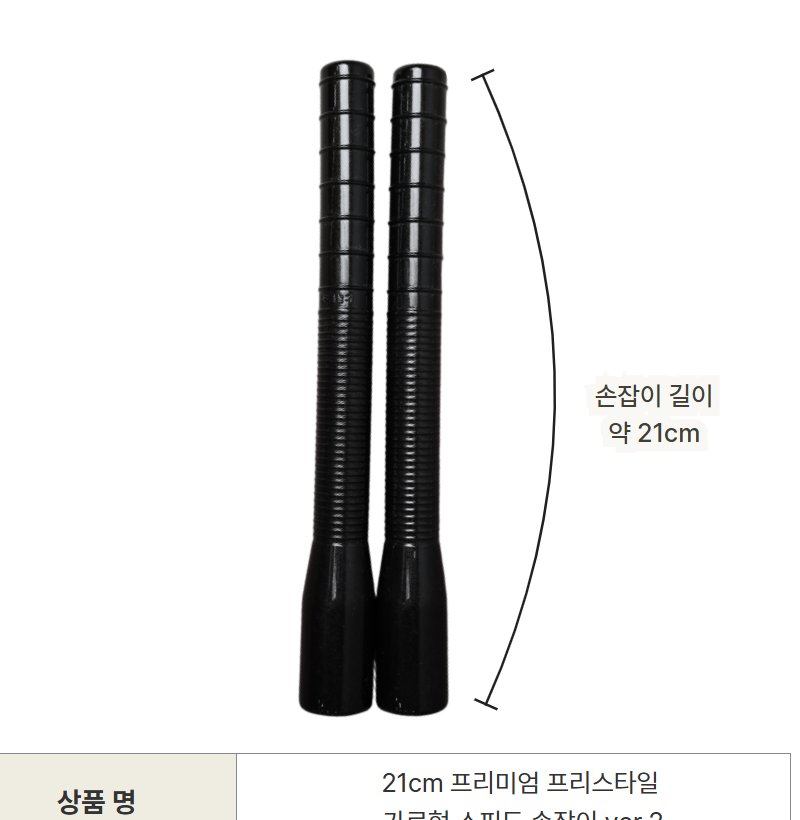

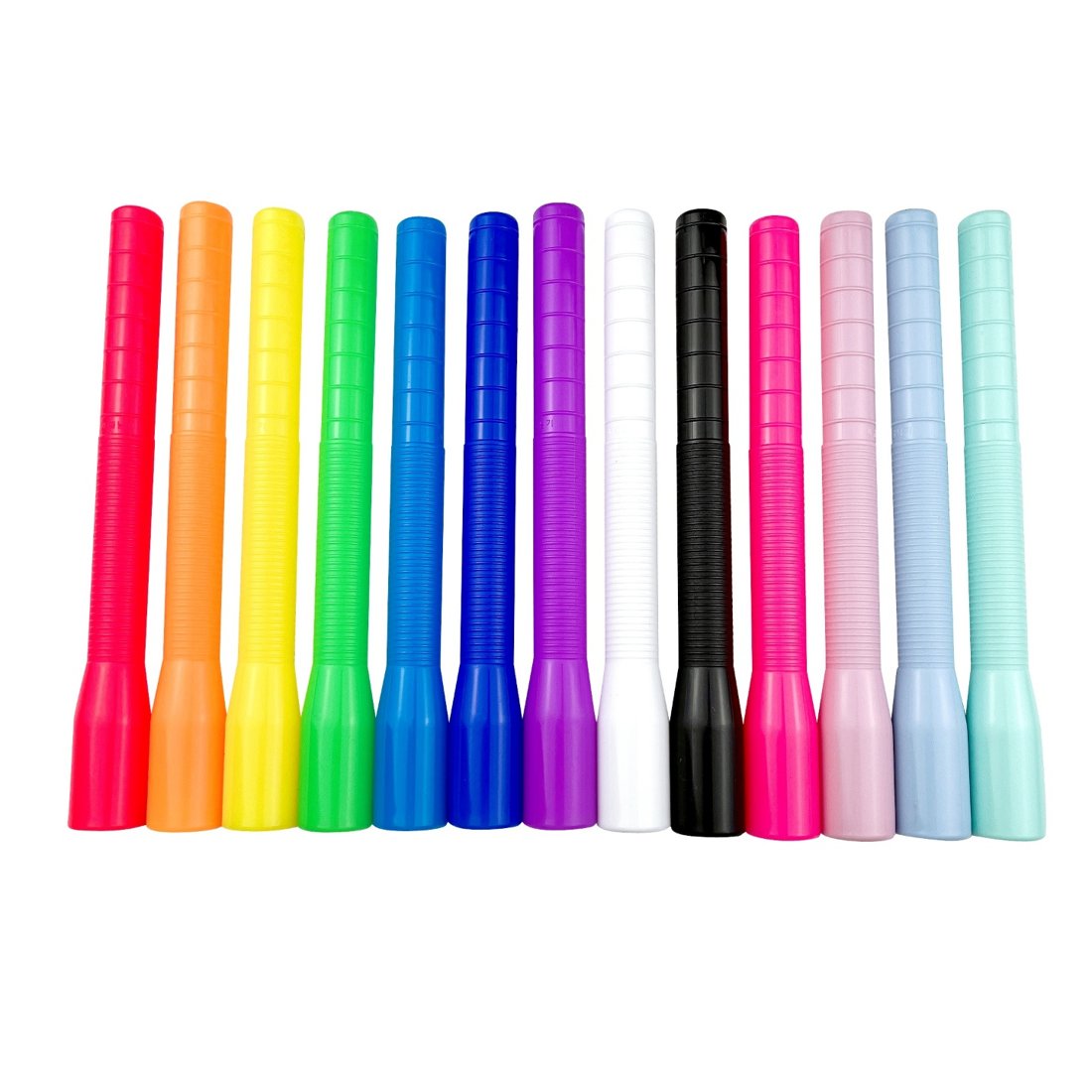

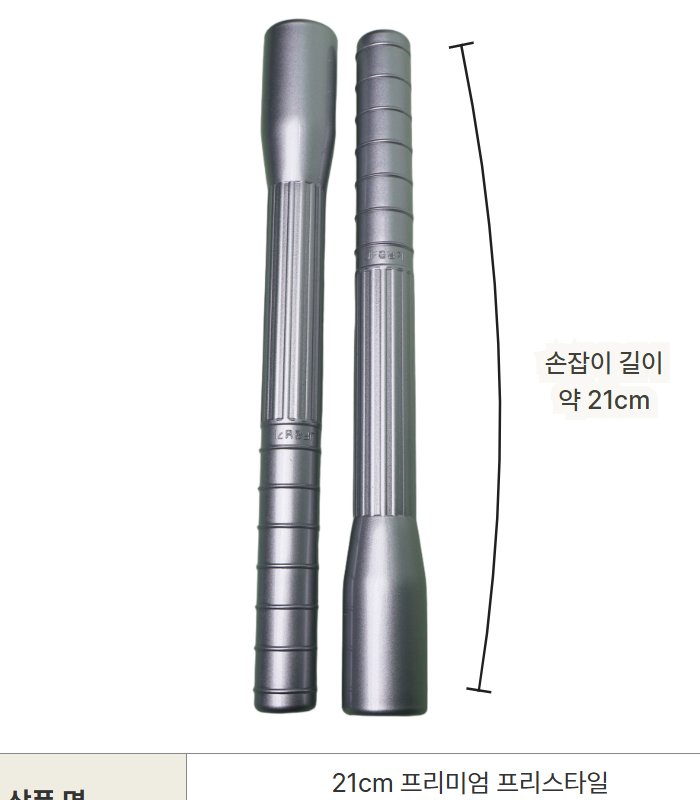

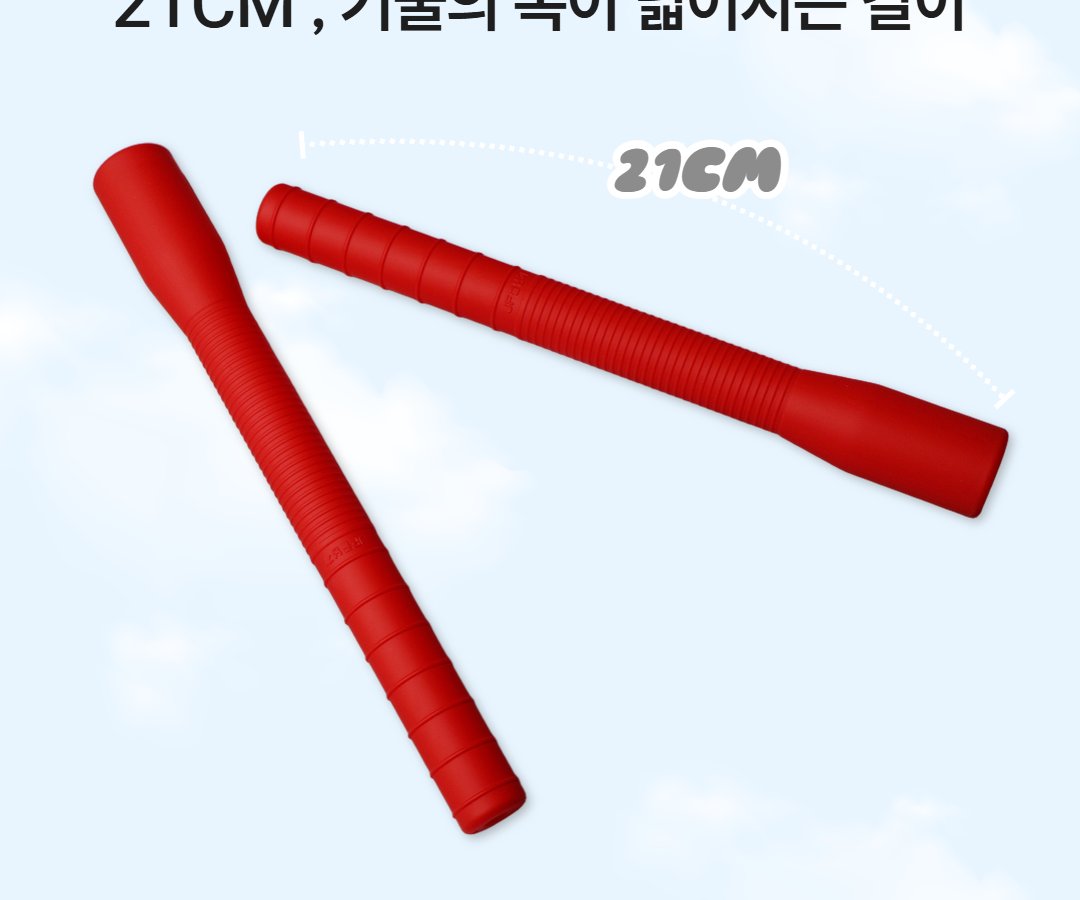

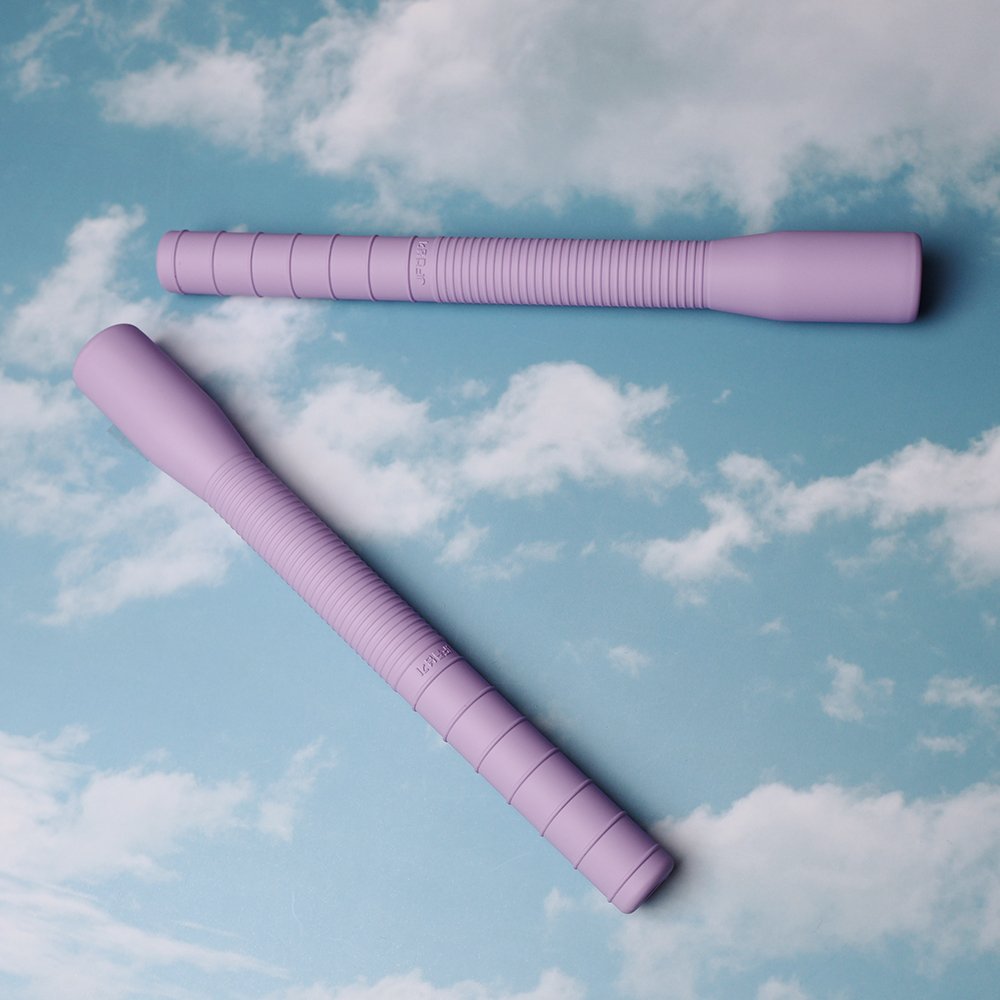

옆모습 — 21cm 가로형 비율 (왼쪽이 줄 나오는 끝)

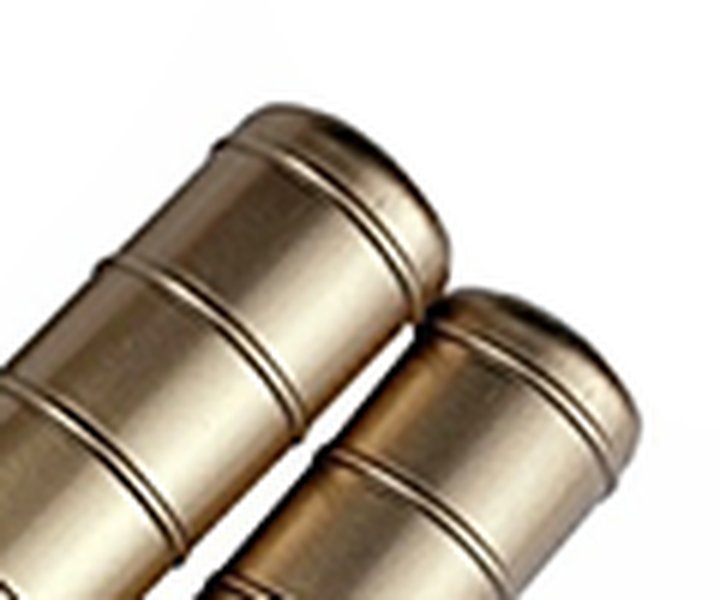

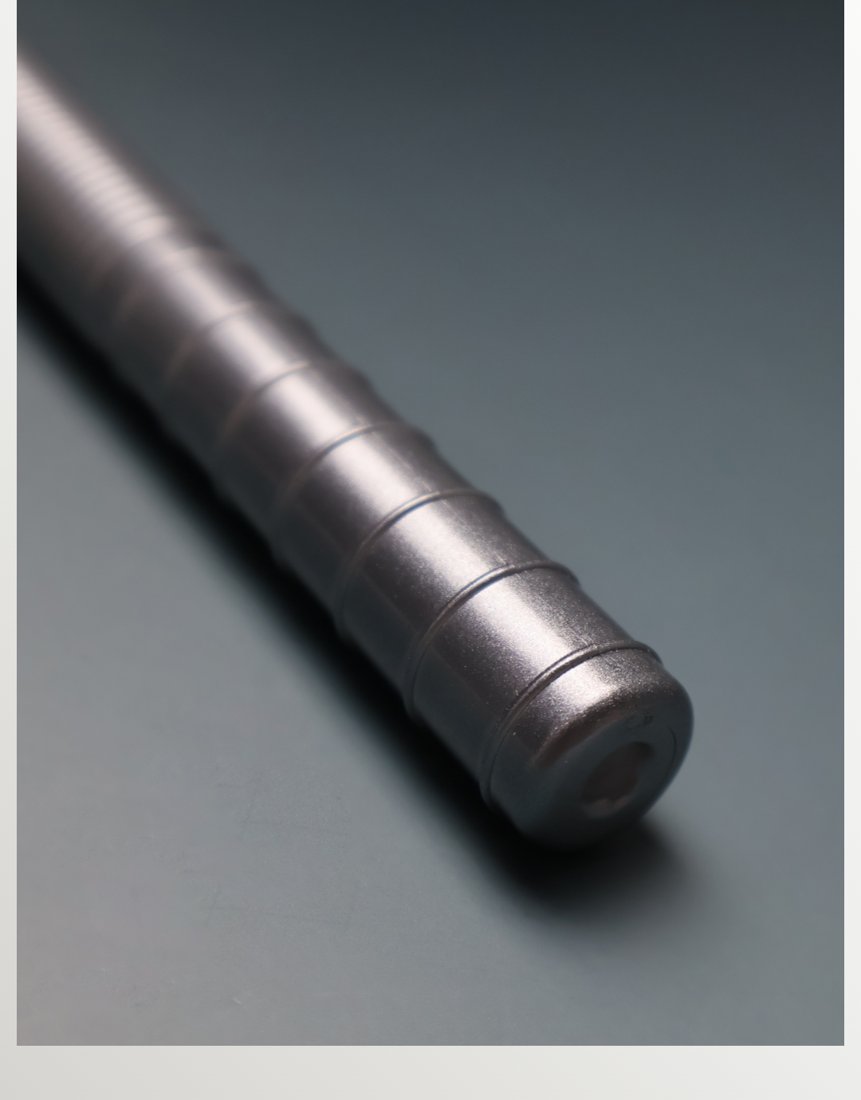

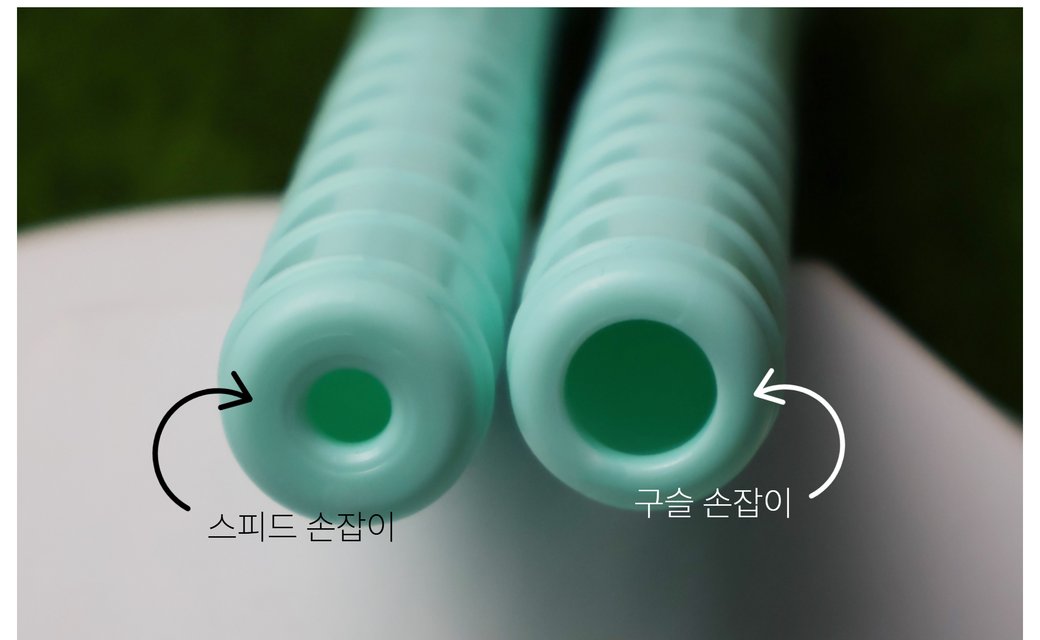

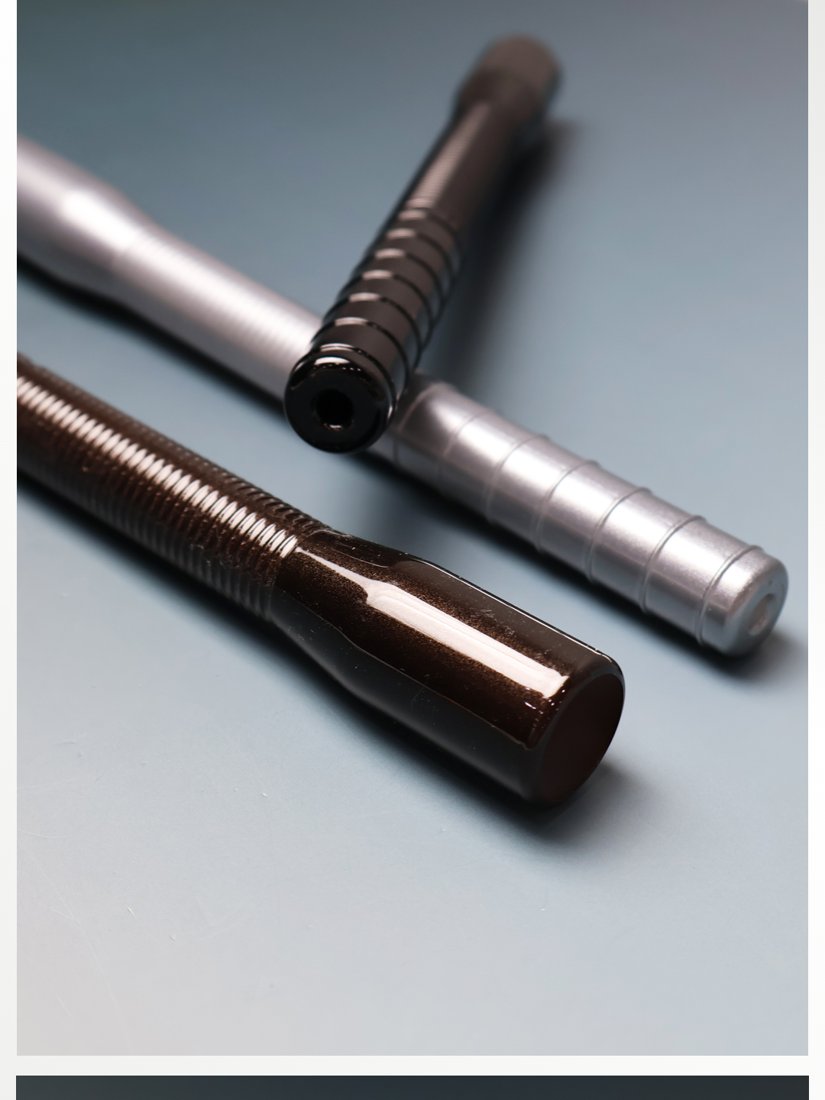

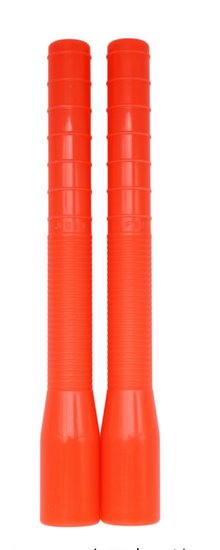

• ① 윗단: 끝면은 거의 평평하고 바깥 모서리를 R2~3 으로 크게 둥글린다. 가운데 줄 구멍 + 입구 모따기. 1차처럼 끝을 가늘게(Ø14) 좁히지 않는다.

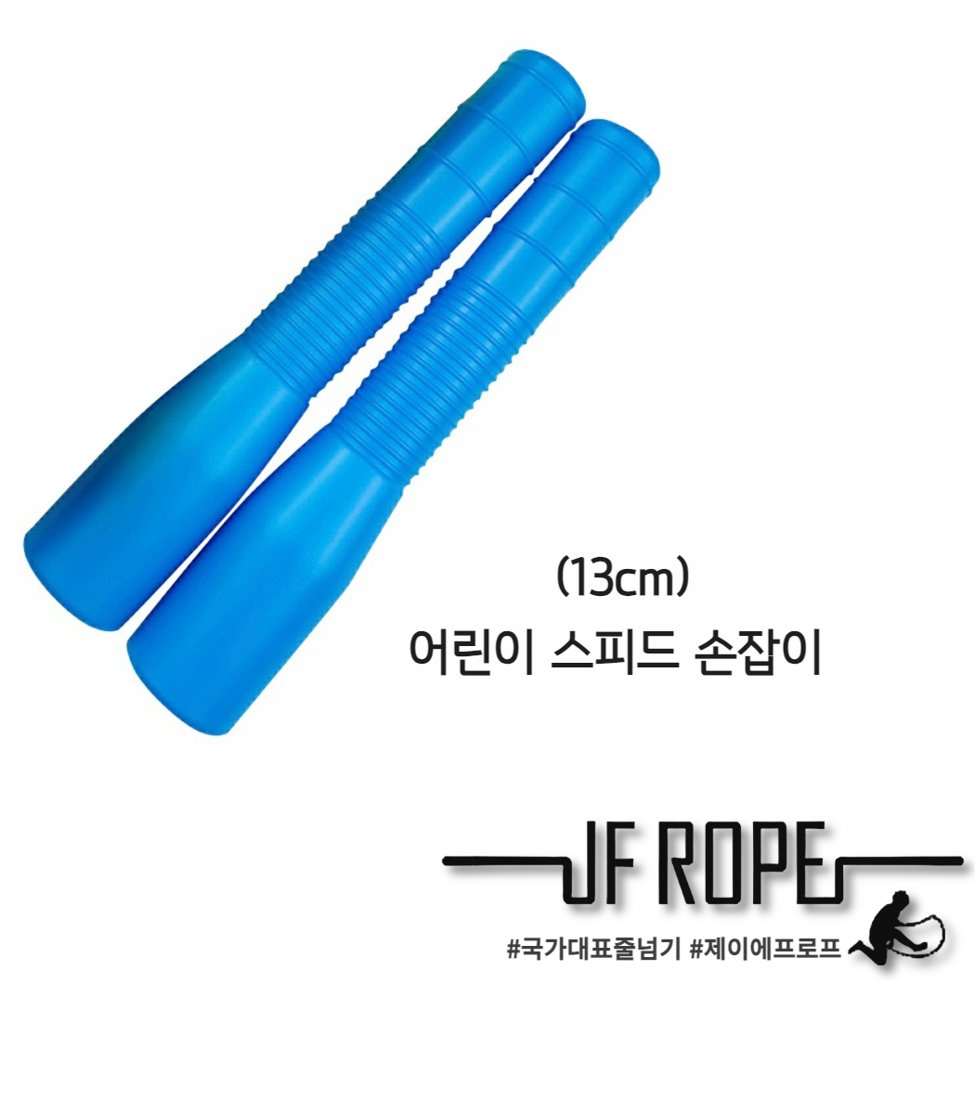

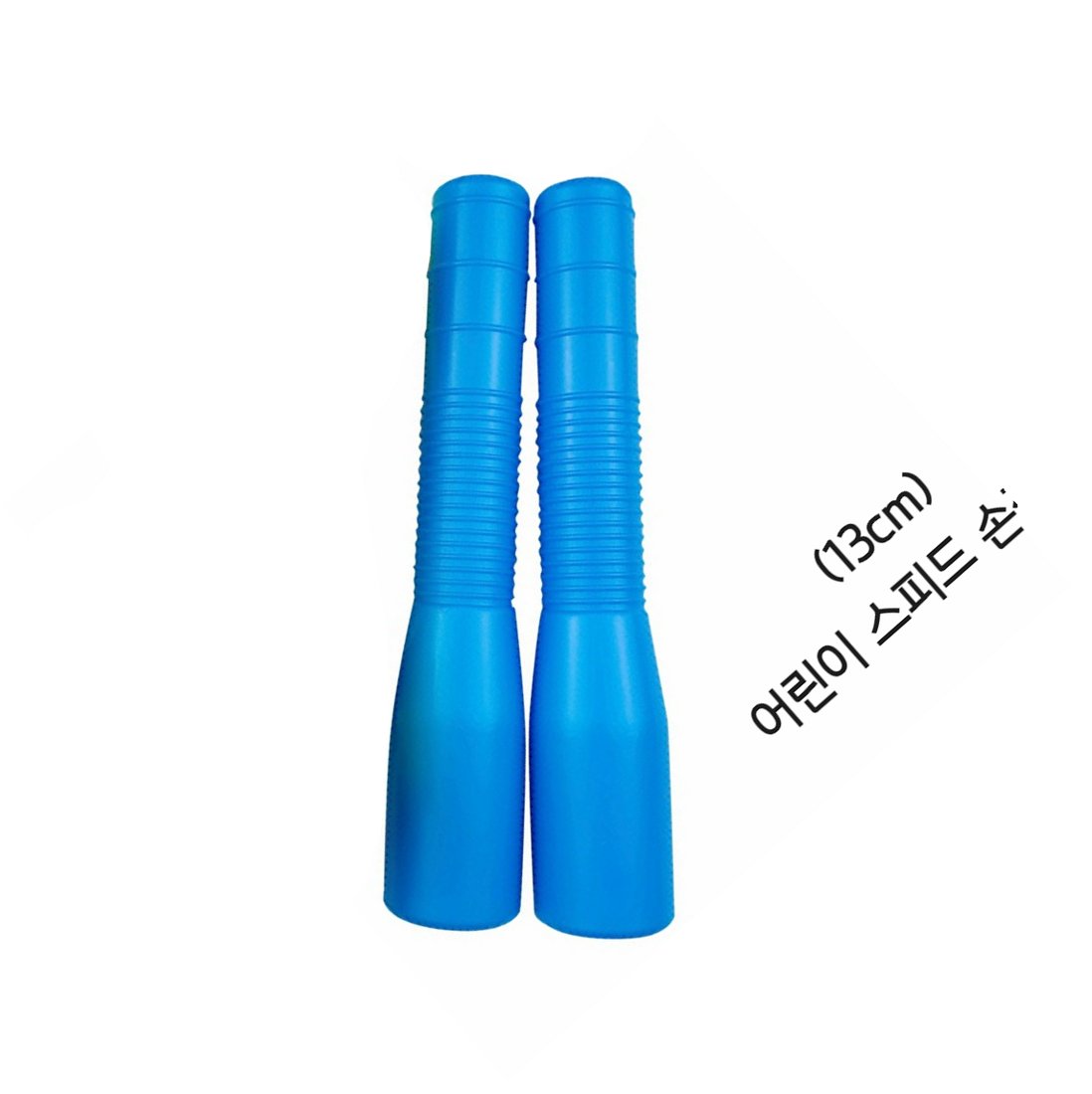

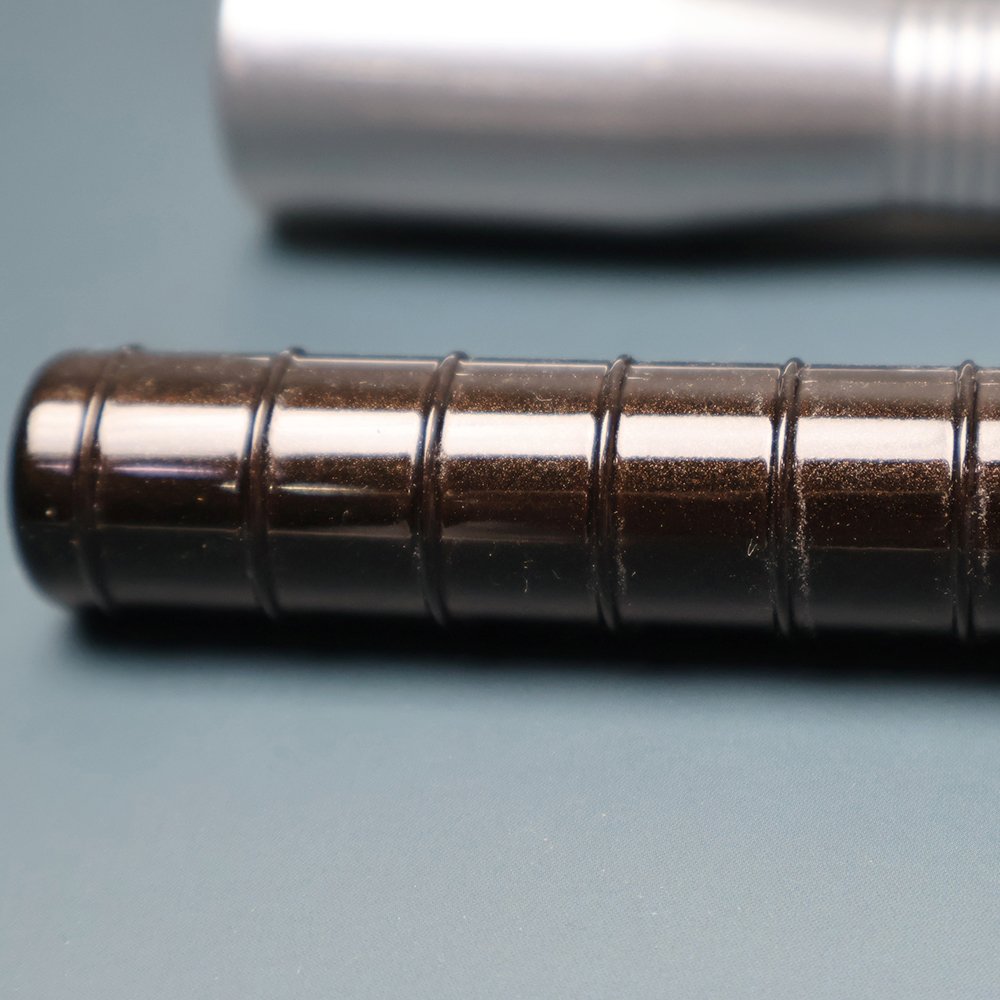

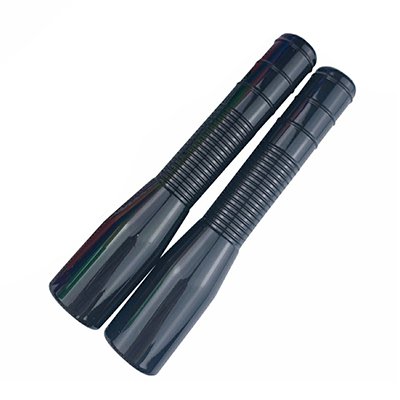

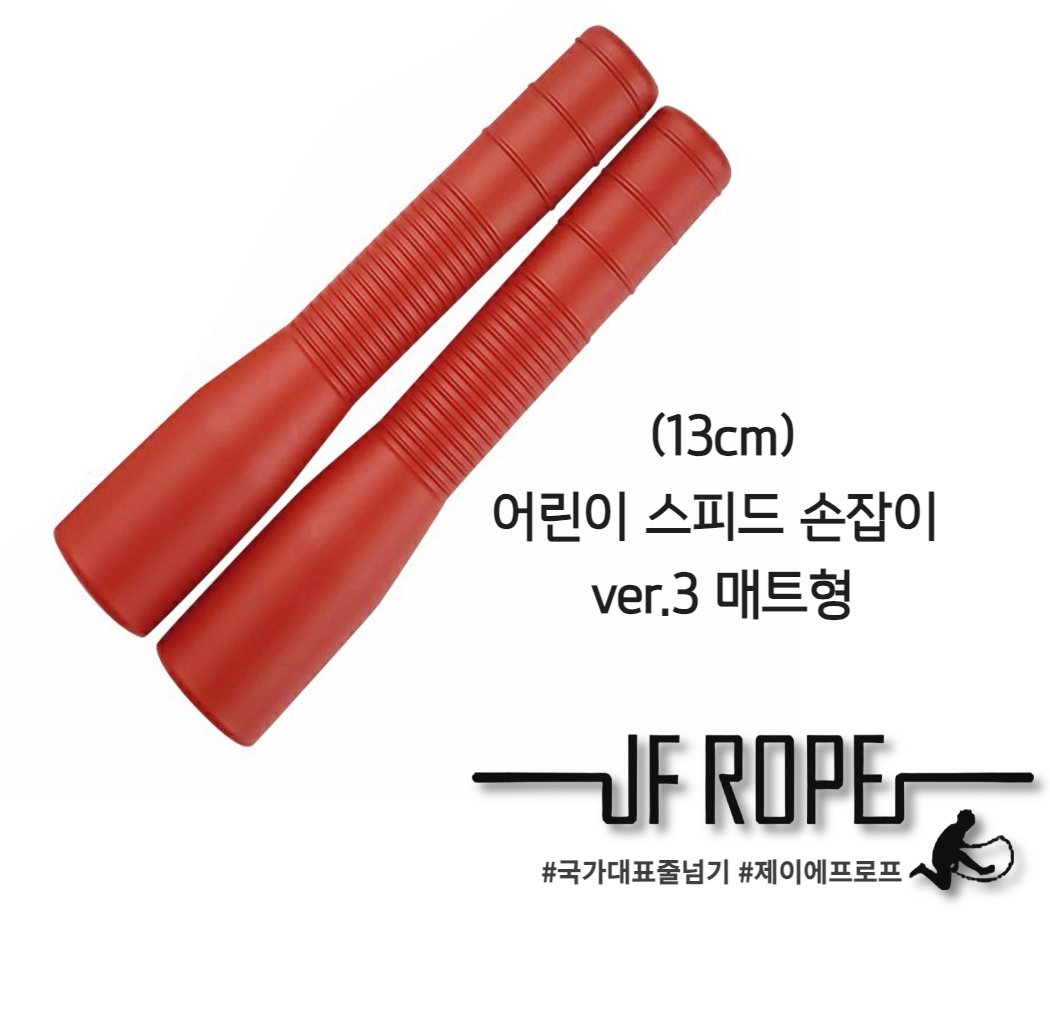

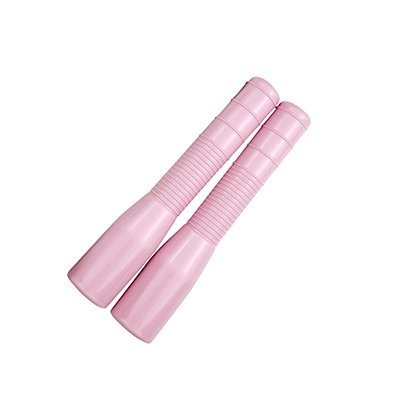

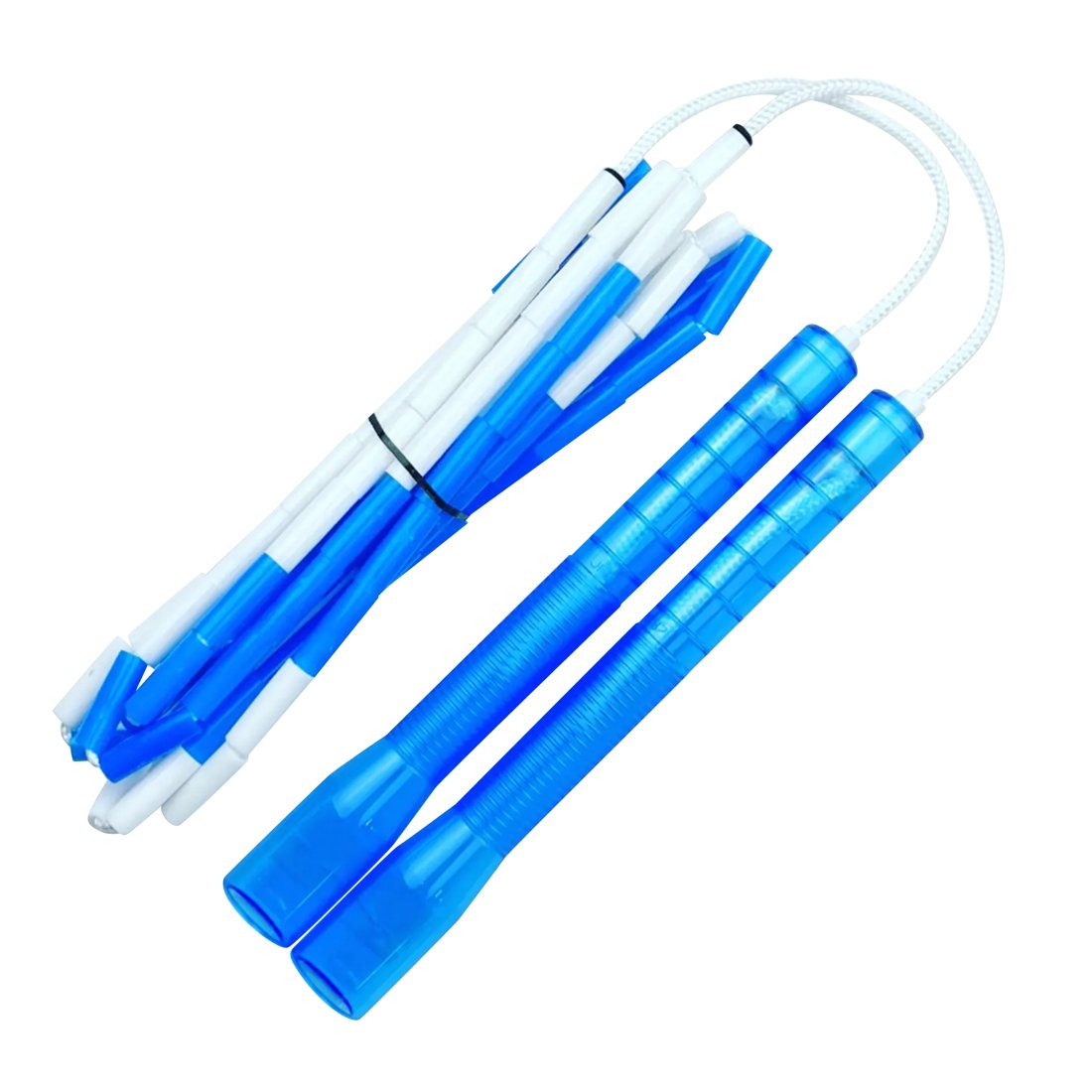

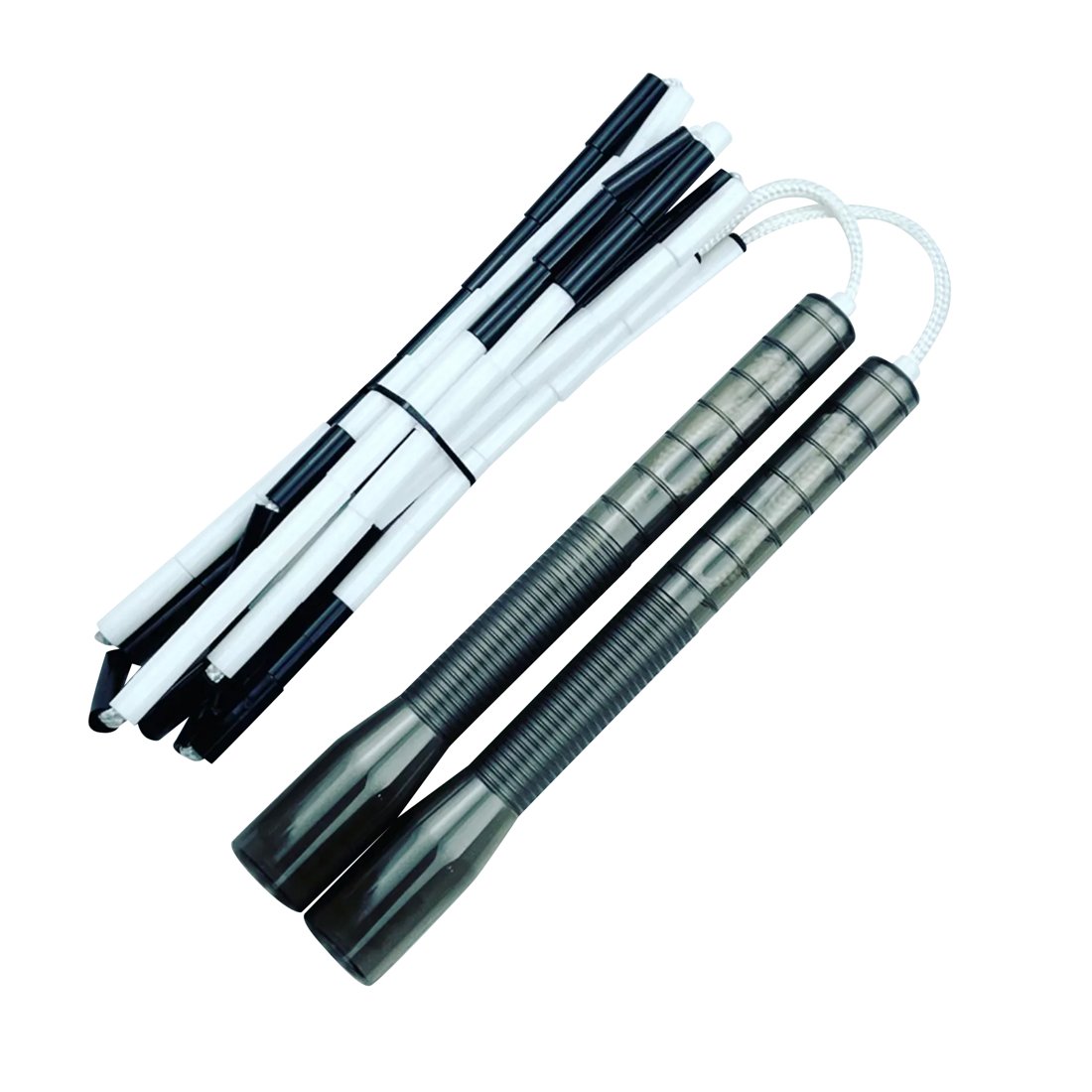

• ② 링(띠) 구간: 반원 단면의 볼록 링. 긴 손잡이 7개(간격 약 11mm), 어린이용 3~4개. 링 폭 1~1.6mm, 높이 0.3~0.5mm.

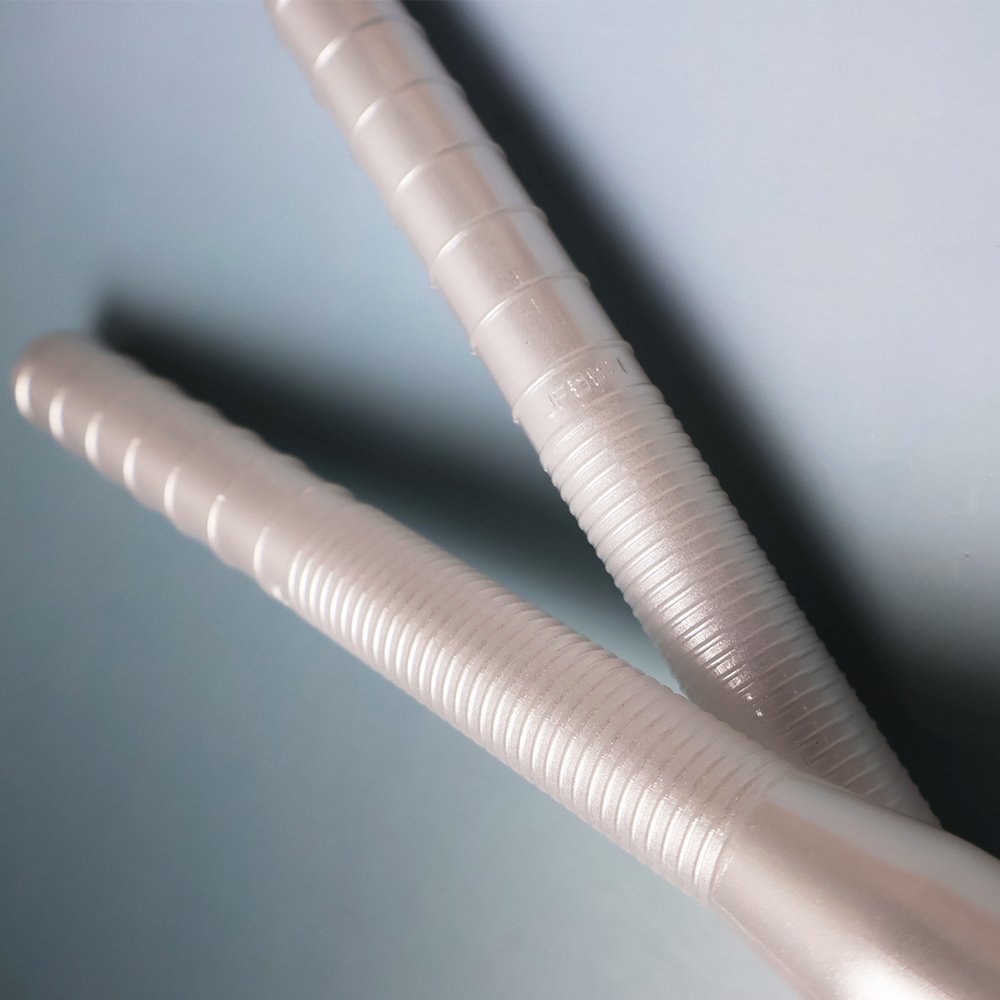

• ③ 로고 띠: 7번째 링 뒤 약 4~5mm 의 매끈한 띠. 실물엔 양각 글자가 있지만 넣지 않는다. 어린이용에는 없다.

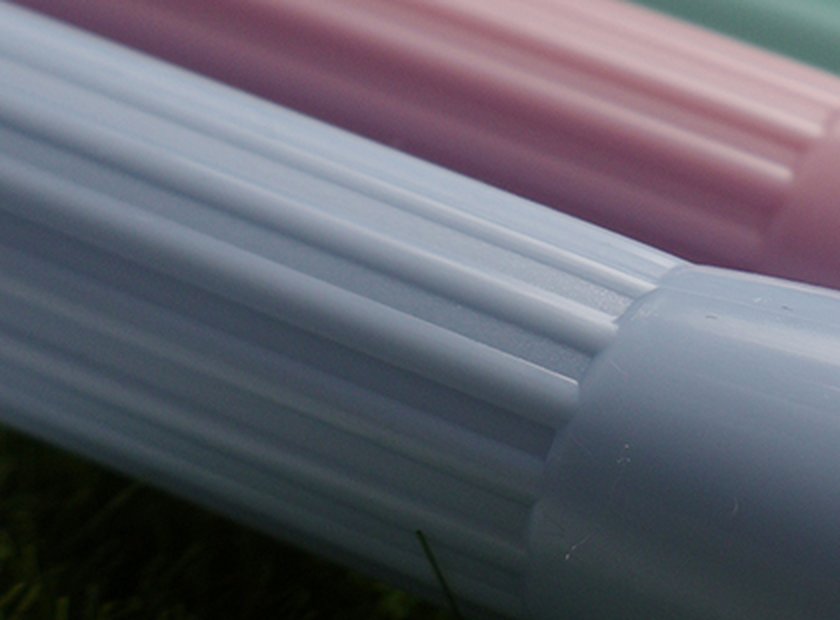

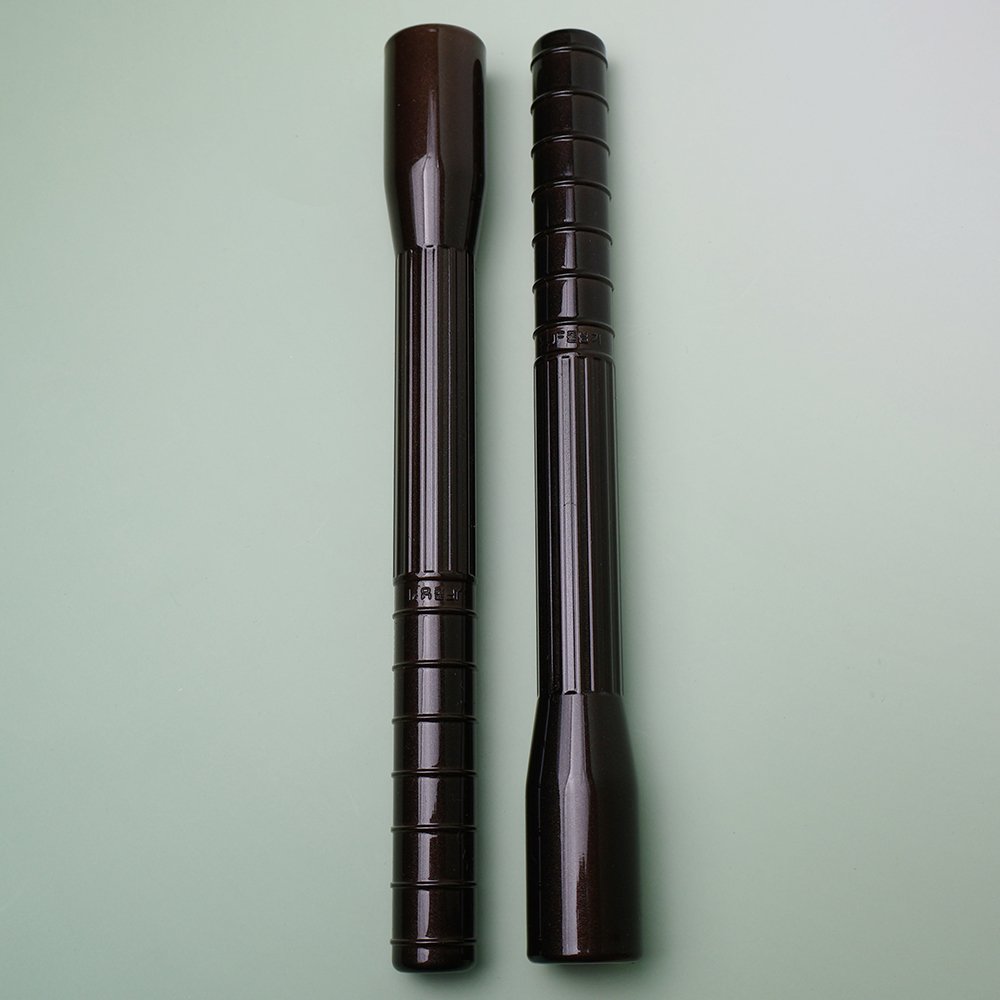

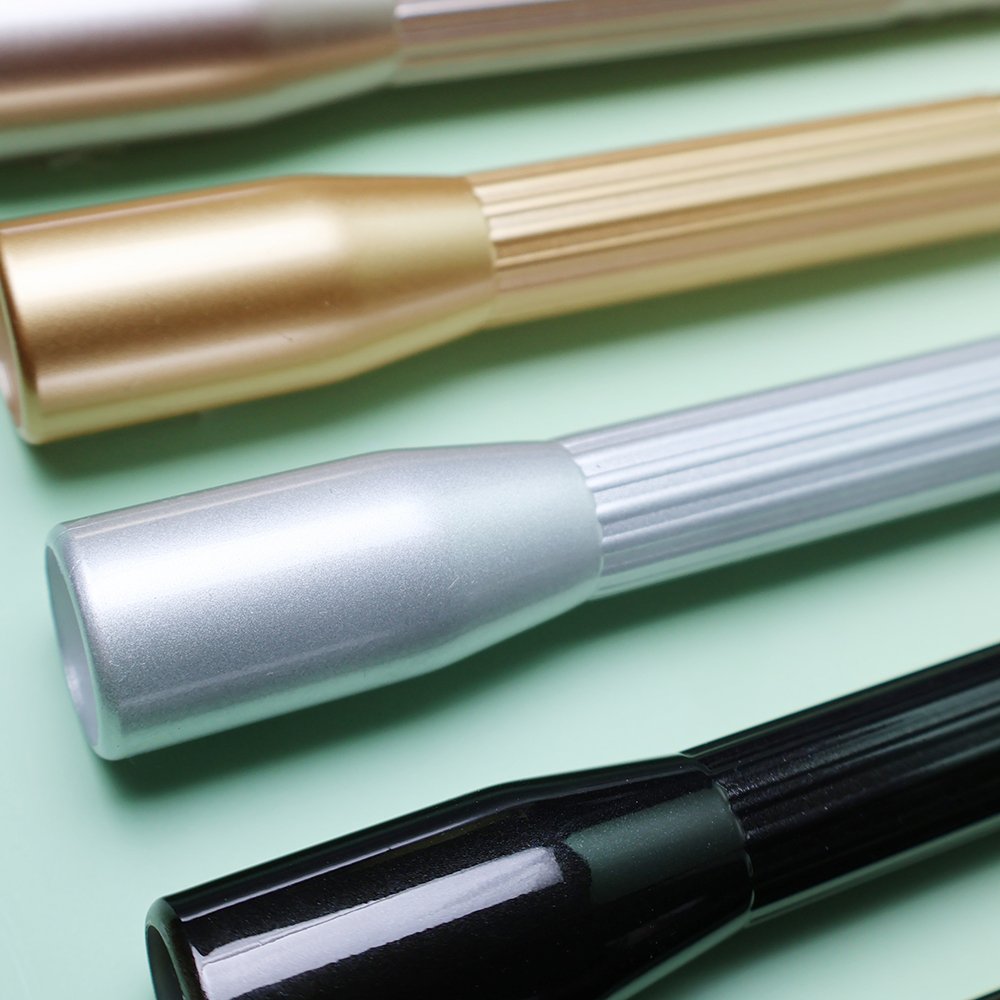

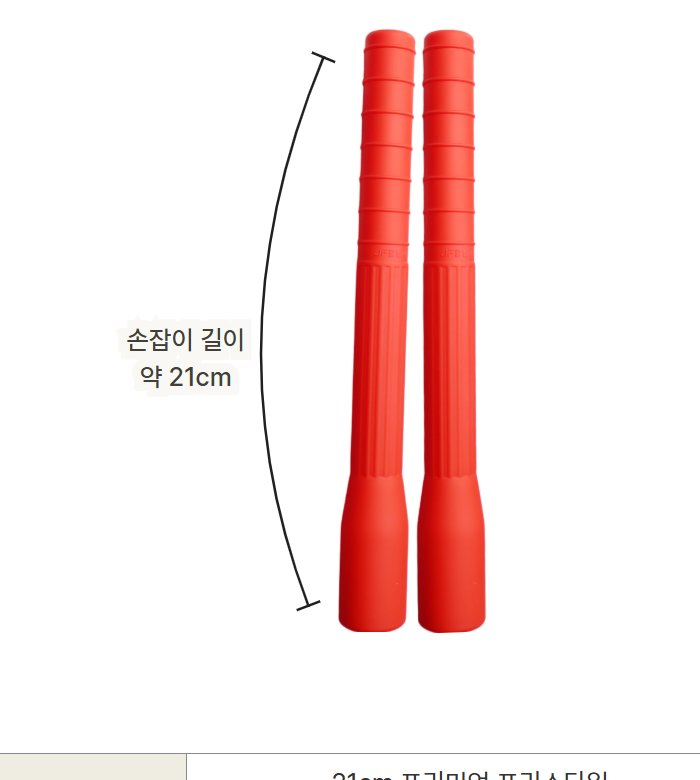

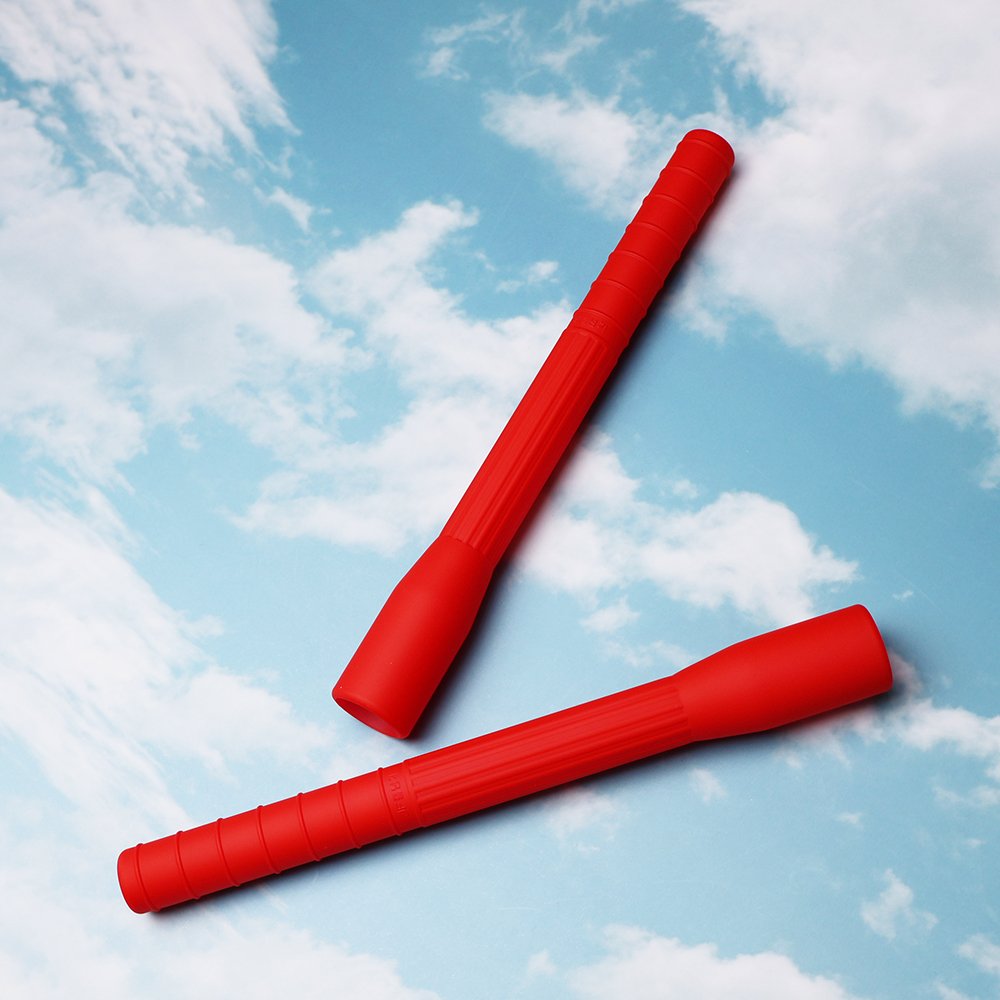

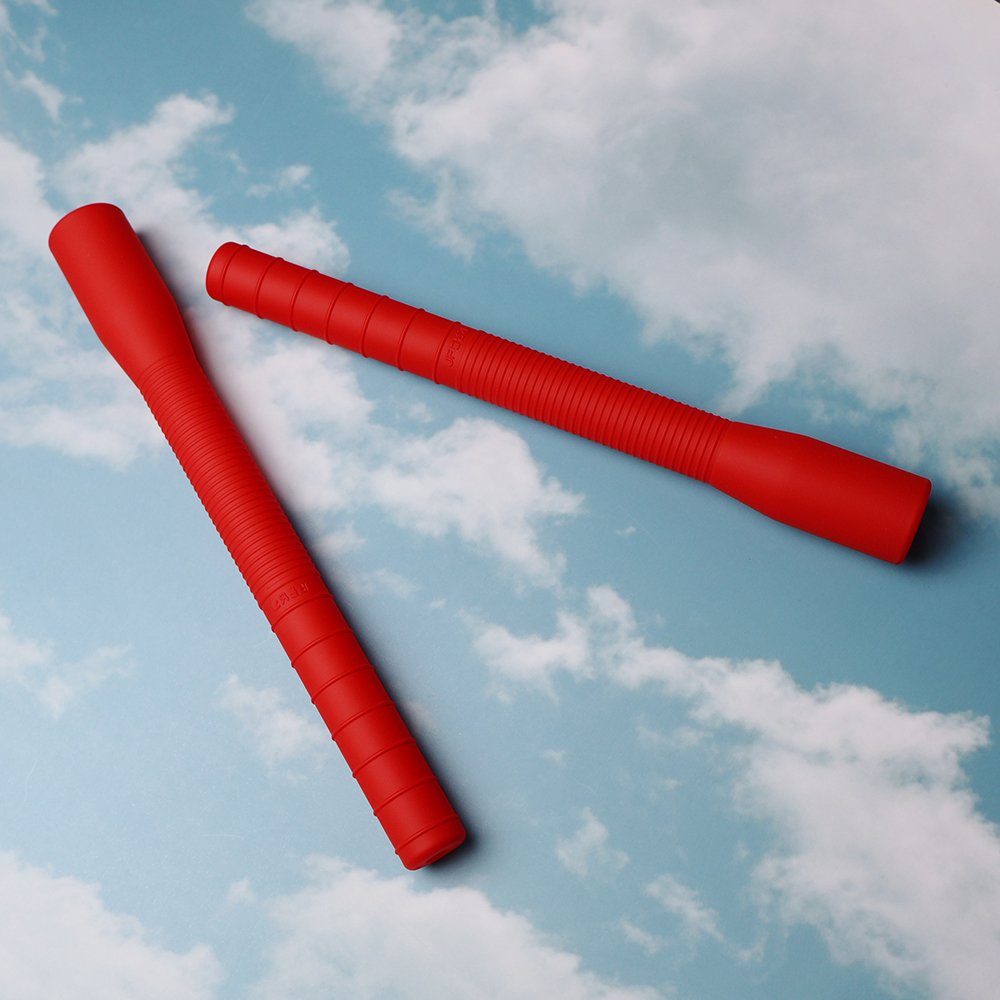

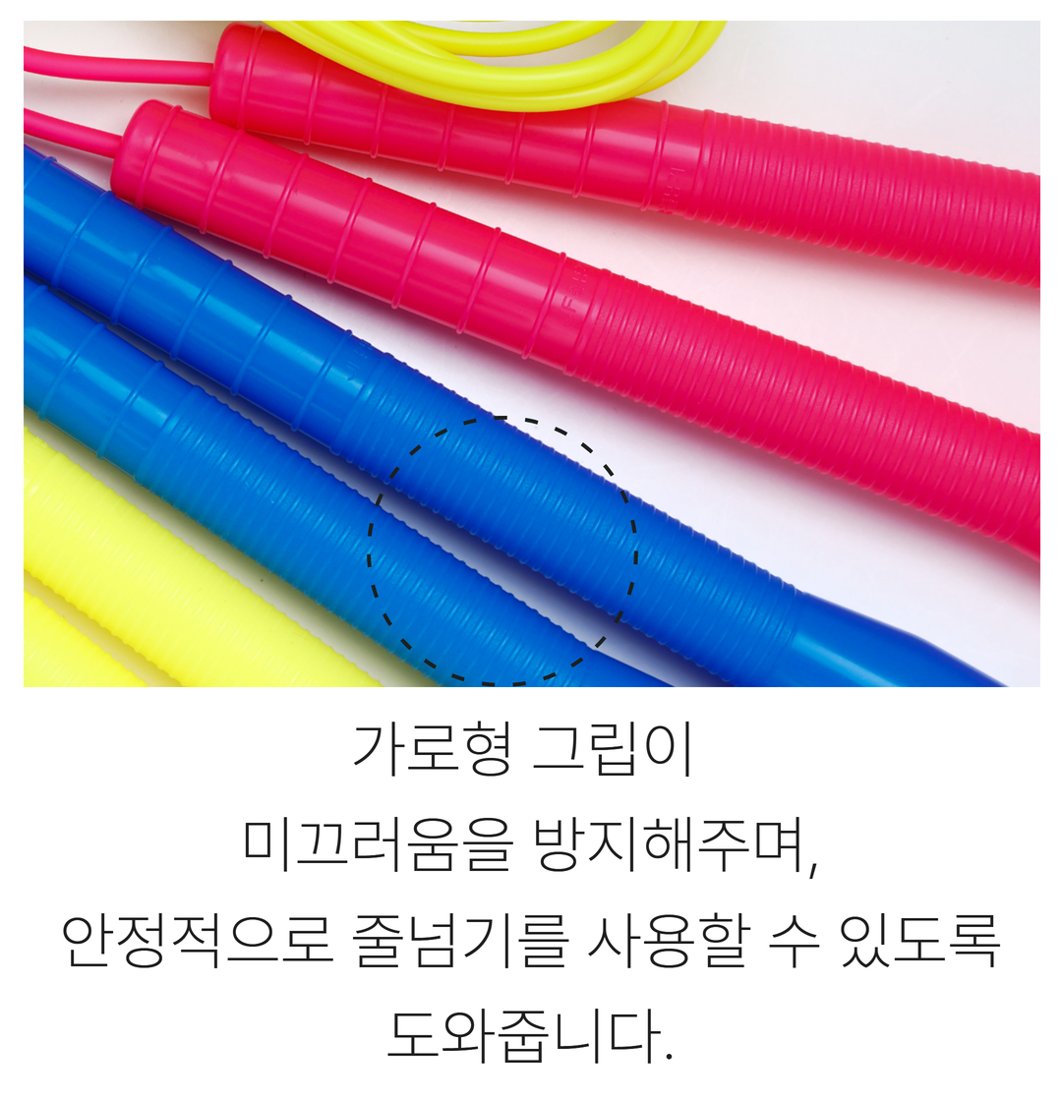

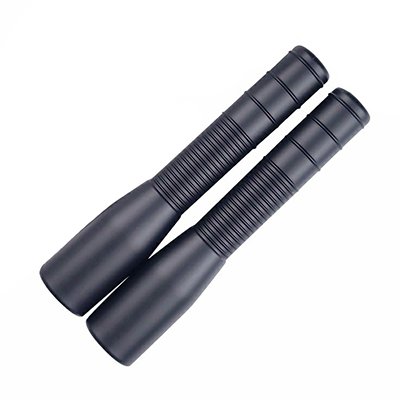

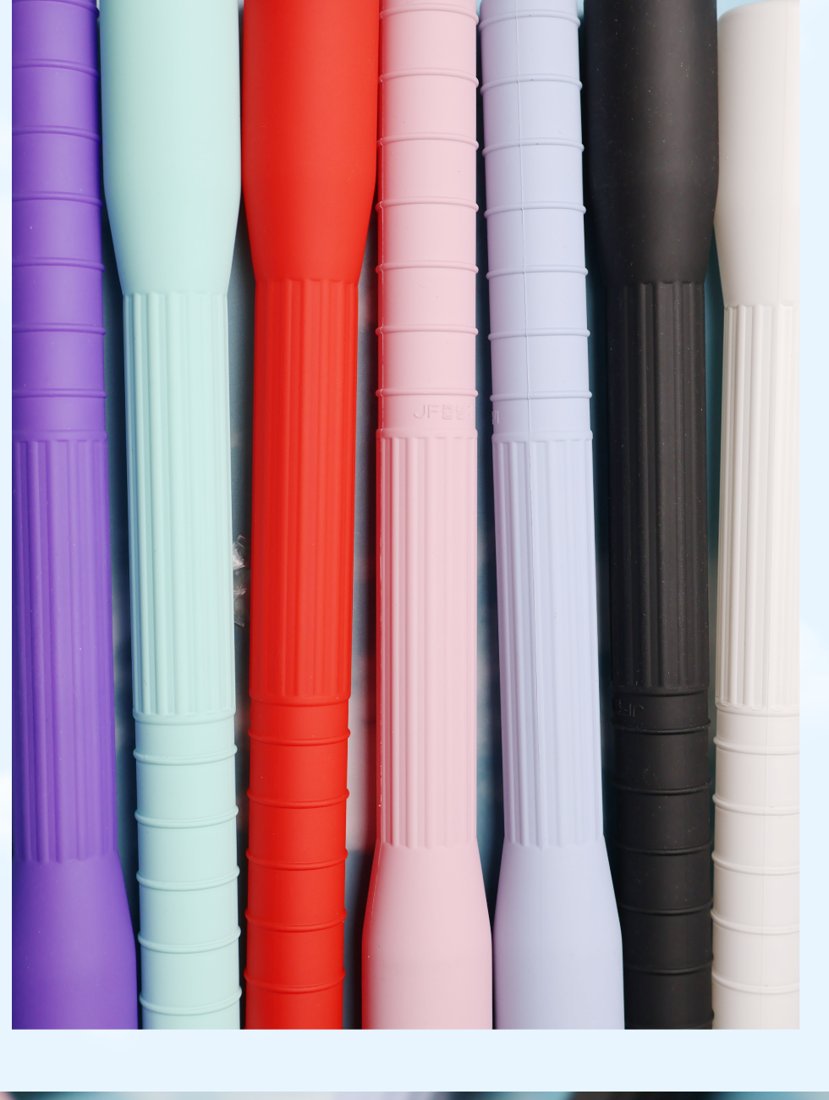

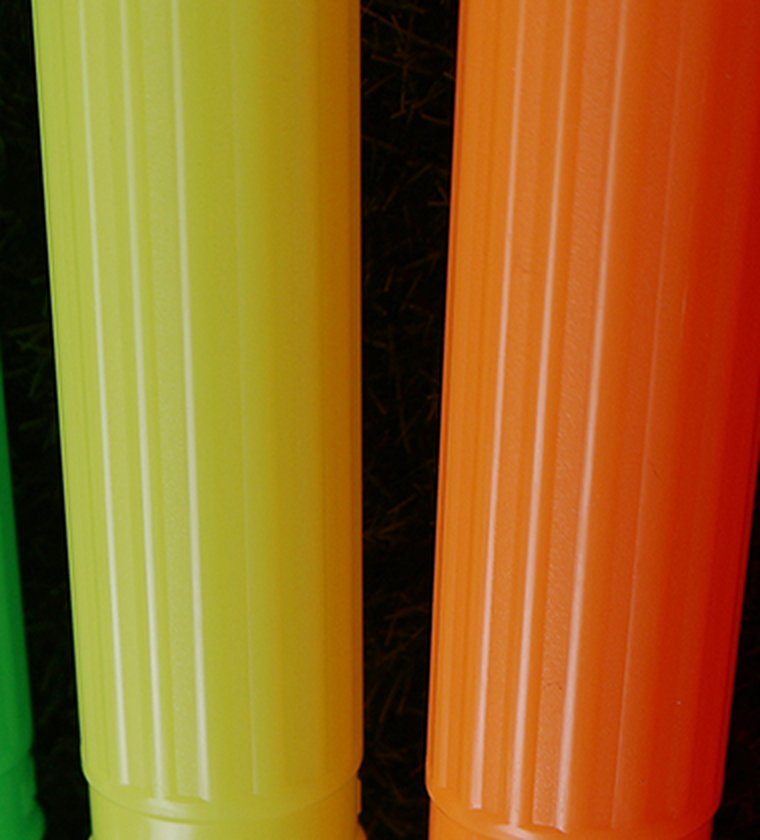

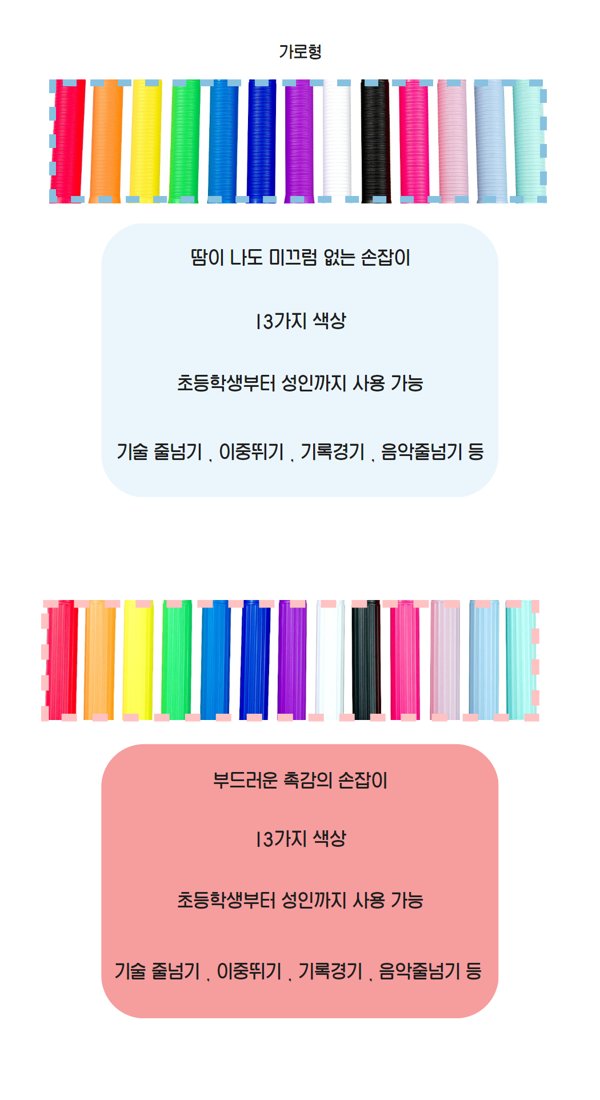

• ④ 그립 구간: 가로형·어린이용·트윙클 = 둥근 물결의 가는 가로줄(간격 2.2mm, 깊이 0.3mm 안팎). 세로형 = 볼록한 세로 이랑(16~20줄)이고 이 구간이 링 구간보다 0.7~1.2mm 굵다. 그립은 이 구간에 씌운다(5번).
• ⑤ 원뿔: 거의 직선인 원뿔(반각 8~10°), 양 끝만 둥글게 이어진다. 꺾인 모서리는 없다. (1판의 "S자 곡선" 설명은 과했다 — 직선 원뿔 + 양 끝 둥글림이 맞다)

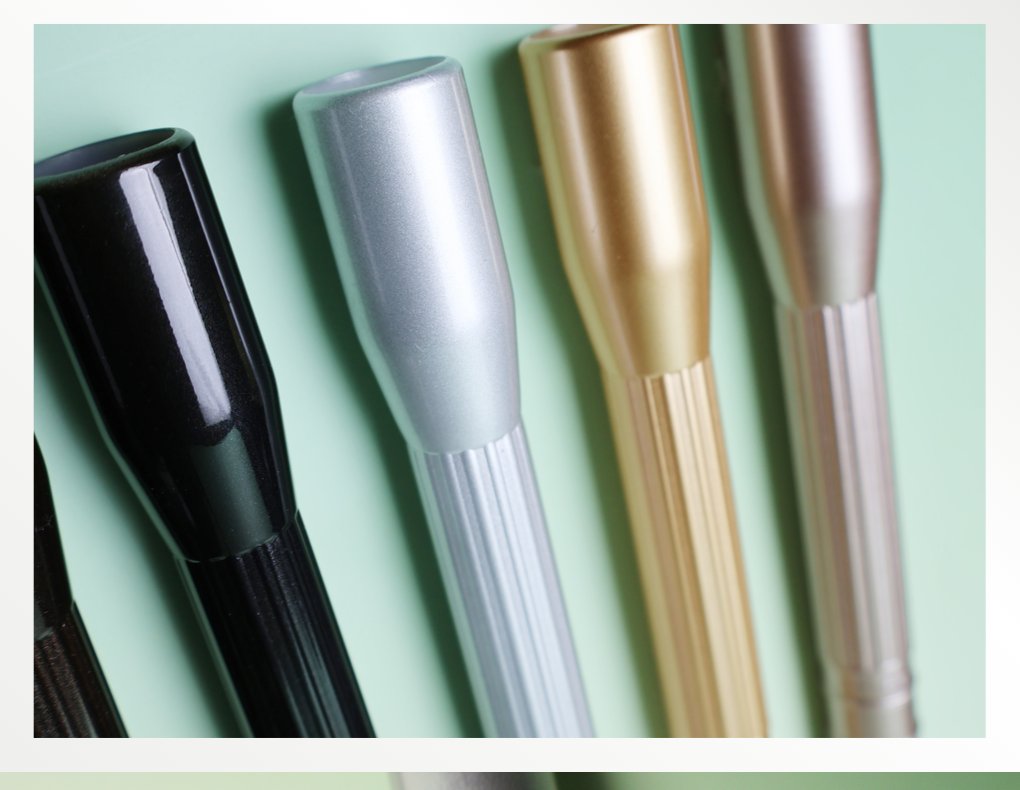

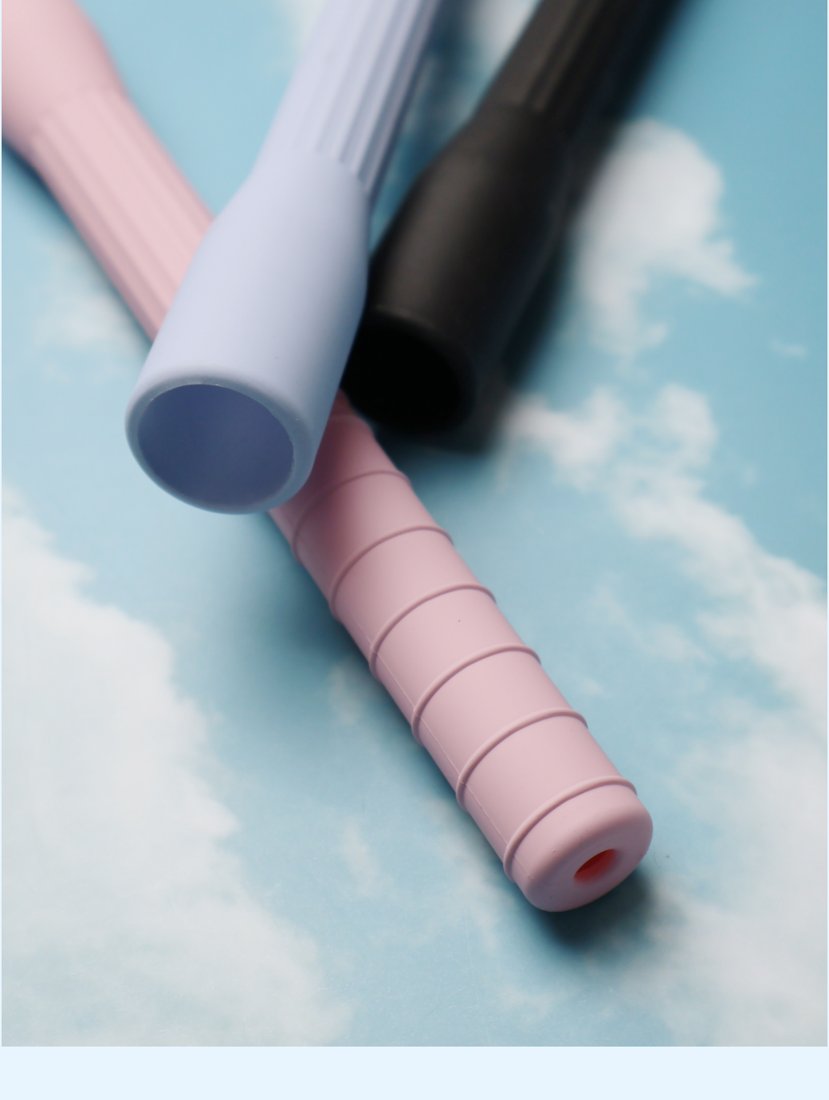

• ⑥ 받침 원통: 지름 24~25mm, 길이 약 35~37mm. 끝은 속이 빈 컵(벽 약 2mm, 바깥 모서리 둥글림). 컵 깊이는 사진에 없다 — 실측 전에는 18mm 로 두고 표시해 달라.

위치 규칙 — 그립은 ④ 그립 구간에 씌운다. 받침 쪽 끝을 원뿔 시작점에 맞추고(0~3mm 올라탐), 줄 쪽으로 그립 길이만큼 뻗는다. 그립과 원뿔 사이에 틈이 없다. 실물은 끼우는 사람에 따라 줄 쪽 시작점이 링 한 칸(약 11mm)씩 달라지지만, 받침 쪽 끝이 원뿔 시작점에 닿는 것은 모든 사진에서 같았다. 그래서 모델은 받침 쪽 끝을 기준으로 둔다. 그립 안쪽은 원통이 아니라 손잡이 표면(가는 가로줄·링 위)을 그대로 따른다 — 손잡이 표면을 그립 구간만큼 복제해 띄우고 두께를 준다(두께 주기).
그립 파일은 손잡이 모델마다 따로(6번). 아래 위치표는 그립을 끼운 상품 사진(기본형)으로 잰 값이다. 유광·무광 도장 손잡이는 그립 끼운 사진이 없어 이 값을 출발값으로만 쓰고 실측으로 확정한다.

그립 파일 정리 — 만들 것 25개(위 표 오른쪽 칸 전부). 1차에서 받은 그립(grip_EVA_PP13 식, 손잡이 이름 없는 것)은 새 파일로 대체되고, 아래처럼 둔다.

• 보류(고치지 않고 보관): grip_HUR_PP13 grip_TOR_PP13 grip_HUR_KR133 grip_TOR_KR133
• 쓰지 않음(보관만): grip_EVA_PP197V grip_TOR_PP197V grip_EVA_PP21V grip_TOR_PP21V

그립 색(화면에서 바꿈): 스펀지 검정 1색 · 허리케인 6색(검정·빨강·노랑·초록·파랑·네온) · 토네이도 10색(검정·빨강·주황·노랑·형광노랑·형광그린·스카이블루·파랑·남색·흰색), 토네이도 마감띠는 항상 검정.

공통 방법

1. 색 = 머티리얼 변형. 손잡이 모델마다 색마다 머티리얼을 하나씩 만들고(mat_handle_골드 식), 머티리얼 변형(블렌더 glb 내보내기의 "머티리얼 변형" 기능)으로 한 glb 에 묶는다. 변형 이름은 4번 카드의 제품지식 색 이름 그대로, 기본 변형은 목록 첫 색.
2. 절차적 노드는 굽는다. 노이즈·보로노이 같은 절차적 텍스처는 glb 로 나가지 않는다 → 1024픽셀 노멀·거칠기·메탈릭 맵으로 굽기 해서 연결하고, 원본 노드는 .blend 에 남긴다.
3. 쓰는 내보내기 확장: 코팅(코팅) · 쉰(쉰) · 투과(투과) · 볼륨(볼륨) · 굴절률 · 박막 간섭(박막 간섭 = 박막 간섭). 내보낸 뒤 빈 장면에 다시 불러와 값이 빠지지 않았는지 확인한다. 빠지는 값이 있으면 알려 달라.
4. 확인 렌더는 사이클 렌더, 흰 배경 + 소프트박스 2개(사진 촬영과 비슷한 반사가 나오게).
5. 웹 미리보기로도 확인한다. 내보낸 glb 를 웹 3D 뷰어(예: gltf-viewer.donmccurdy.com)에 올려 블렌더 렌더와 광택·투명·펄 느낌이 같은지 보고, 다르면 머티리얼을 고쳐서 다시 내보낸다. 화면 코드로 보정하지 않는다.

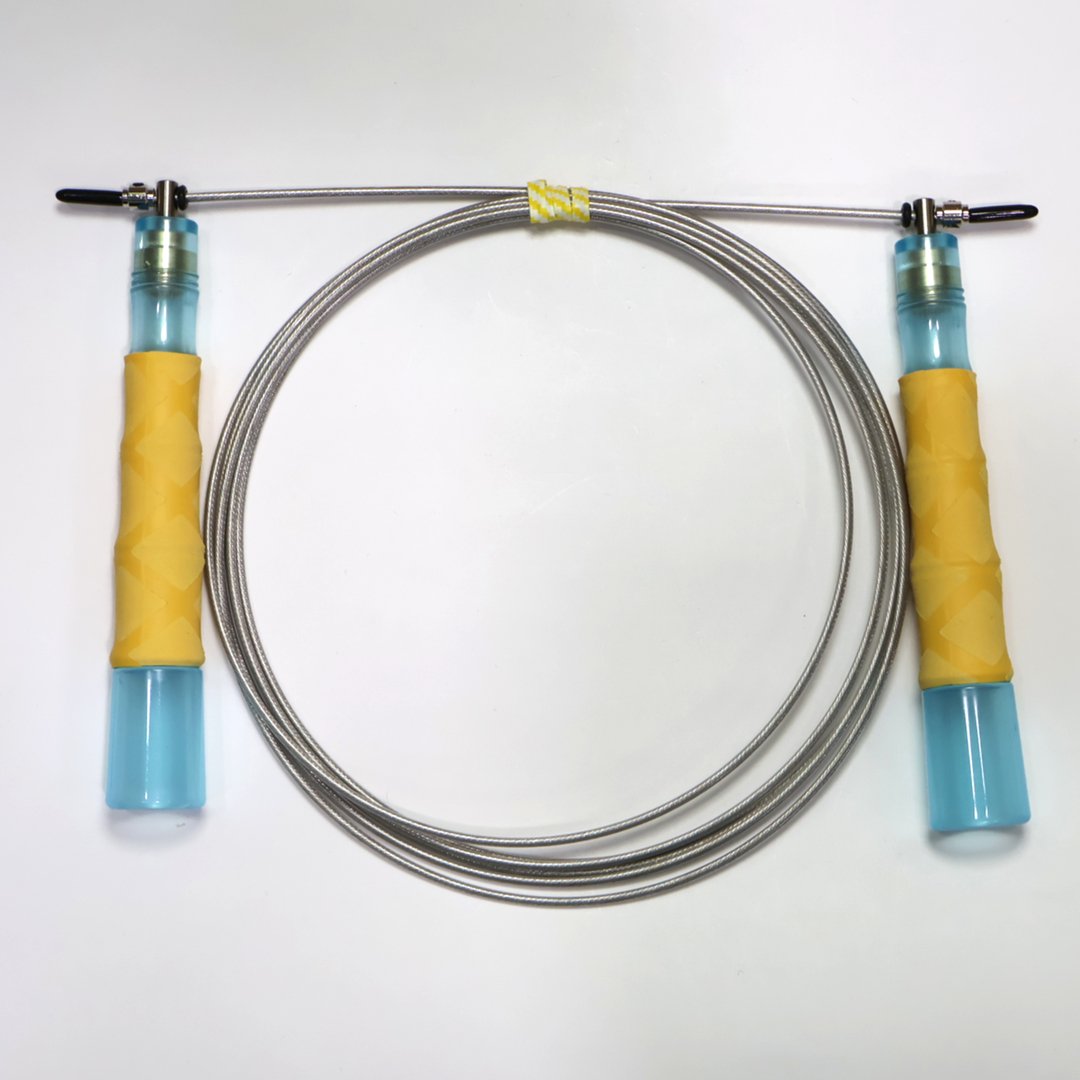

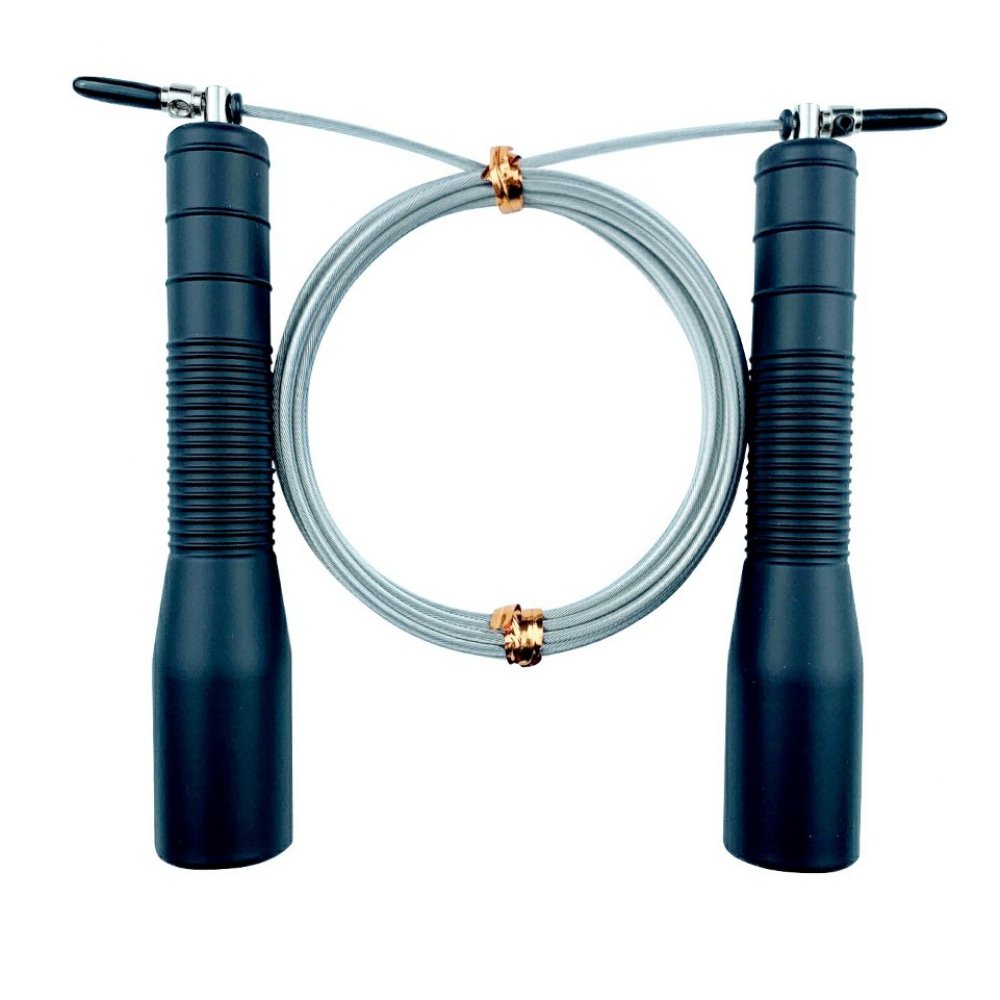

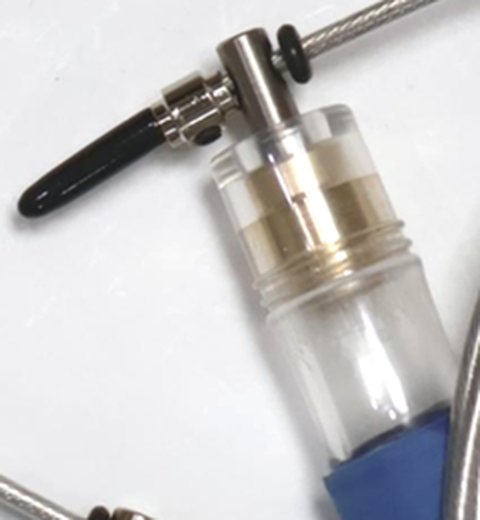

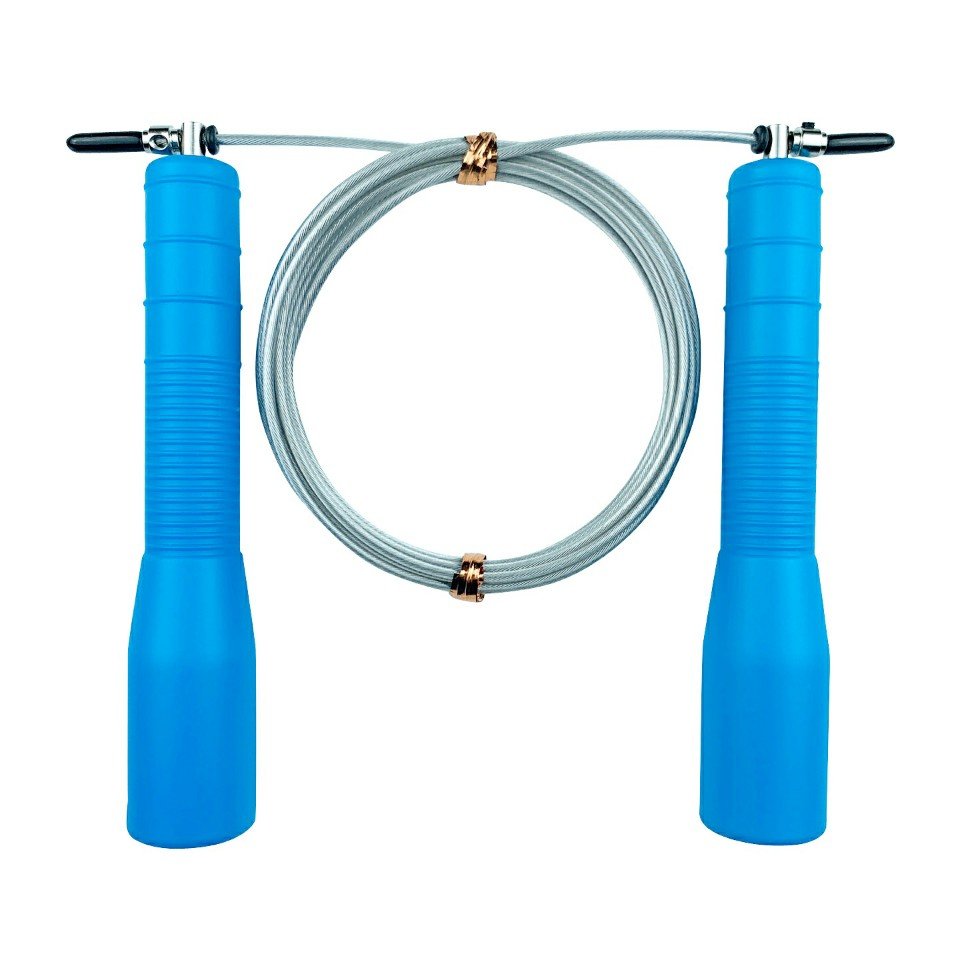

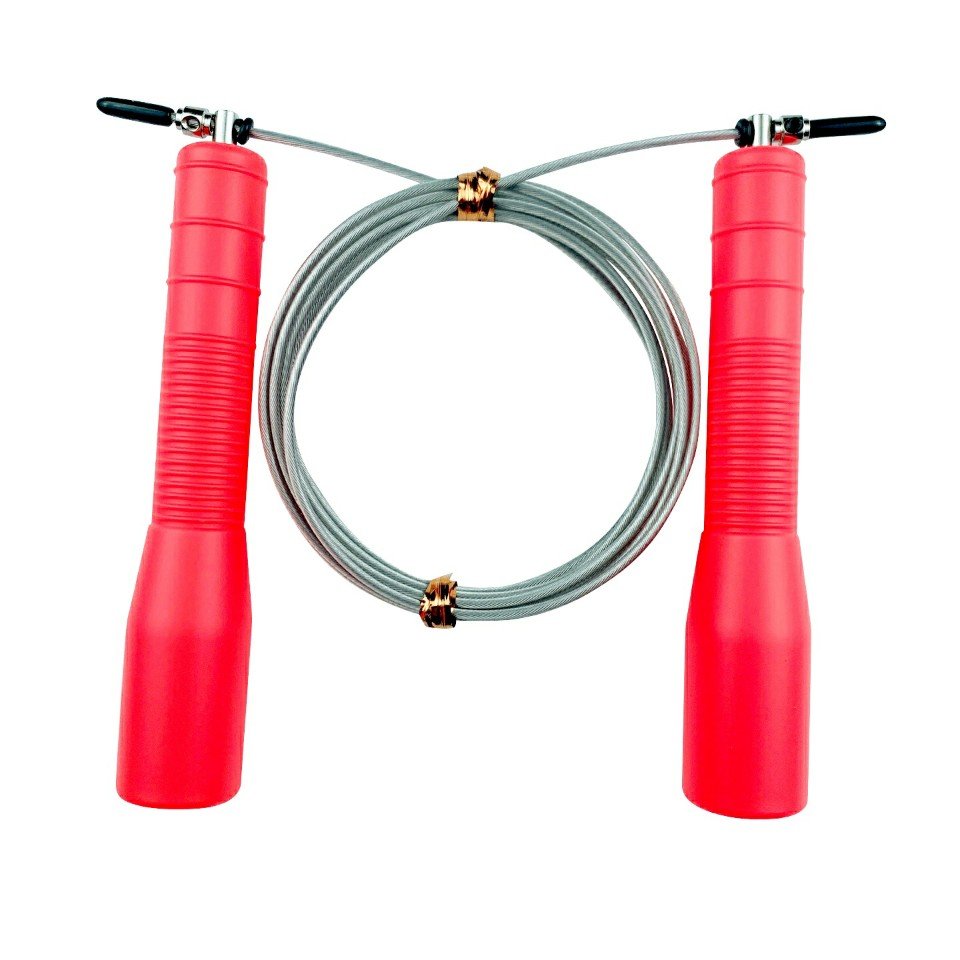

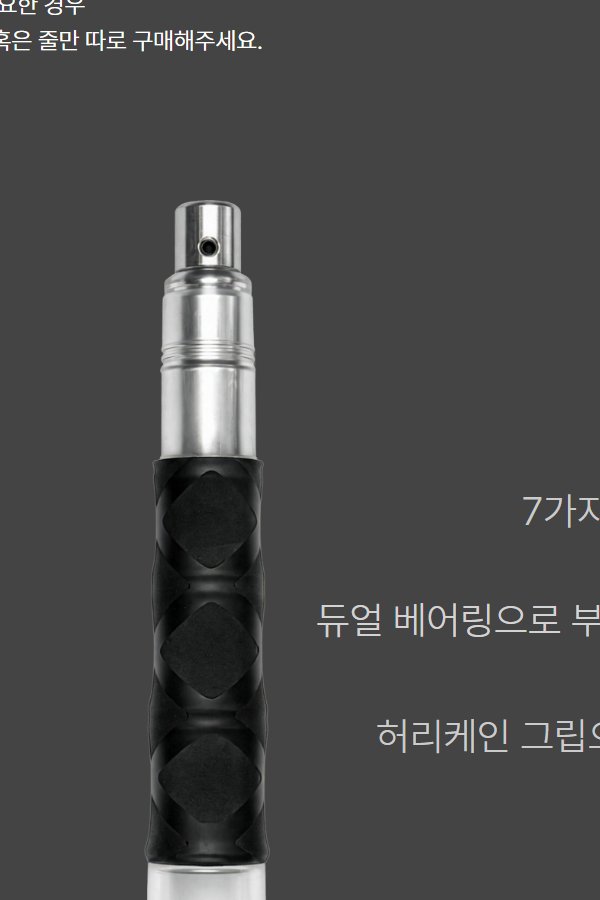

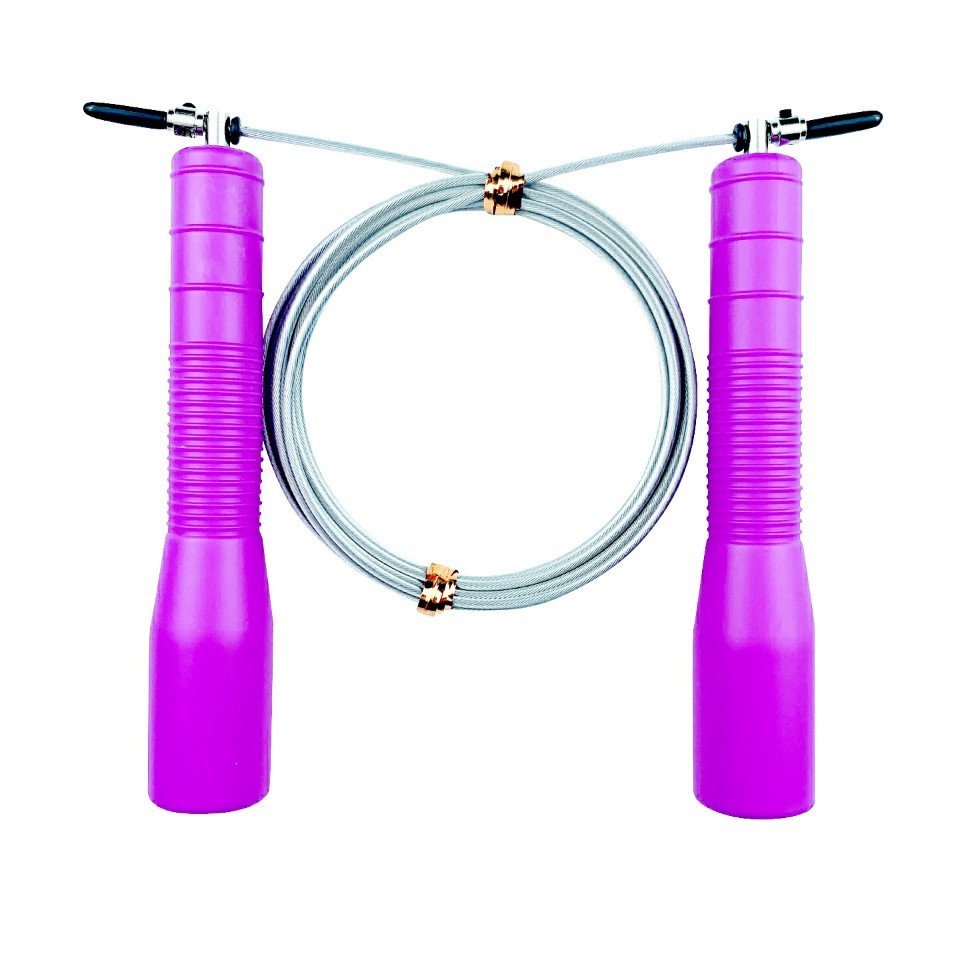

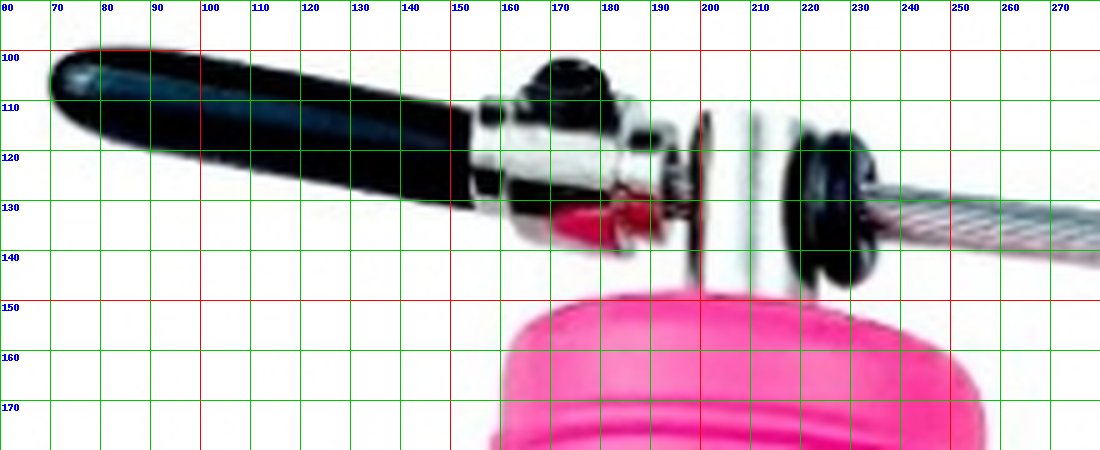

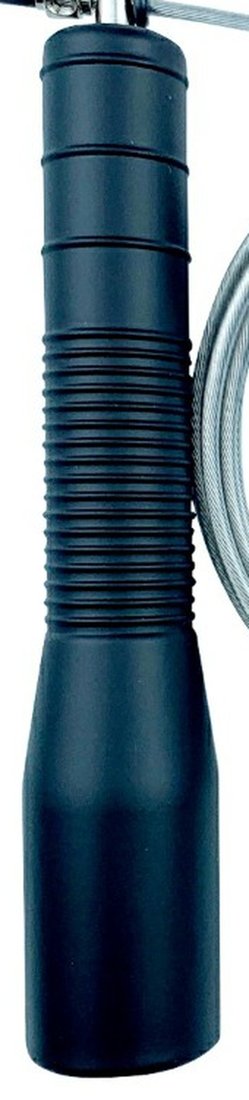

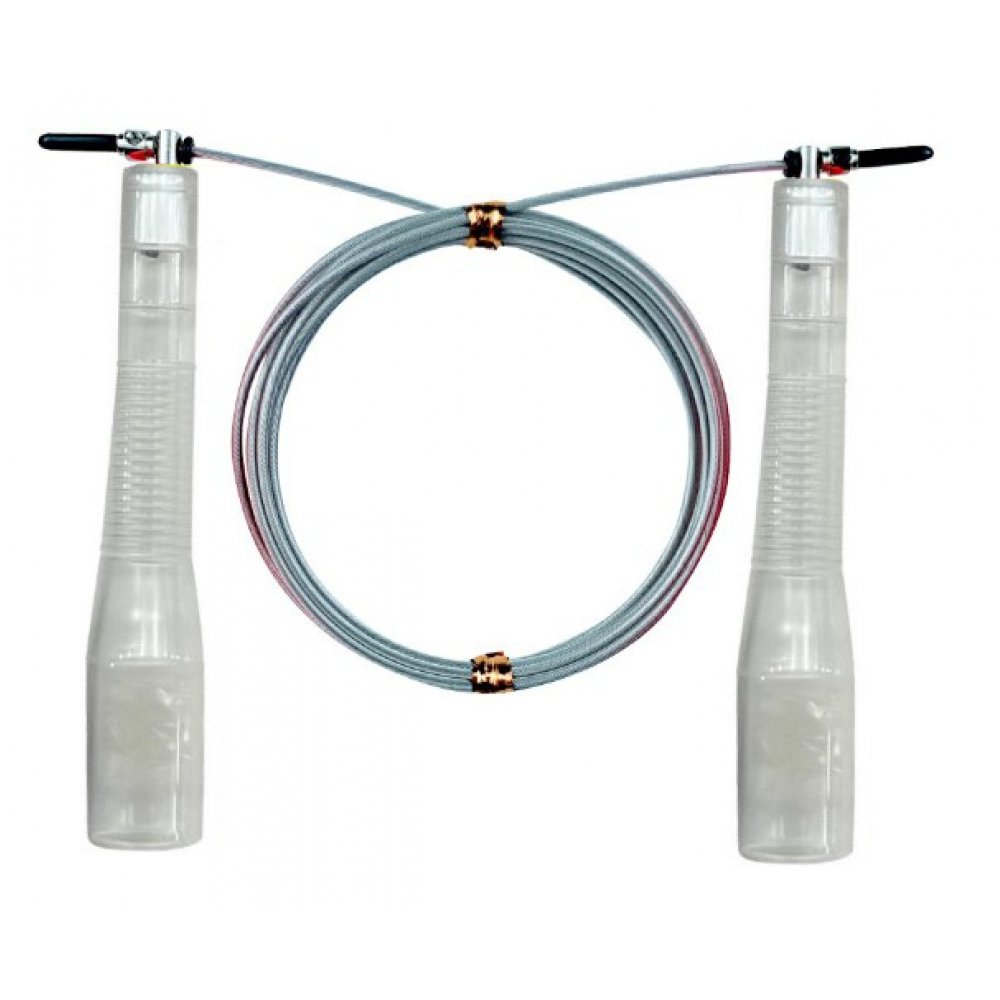

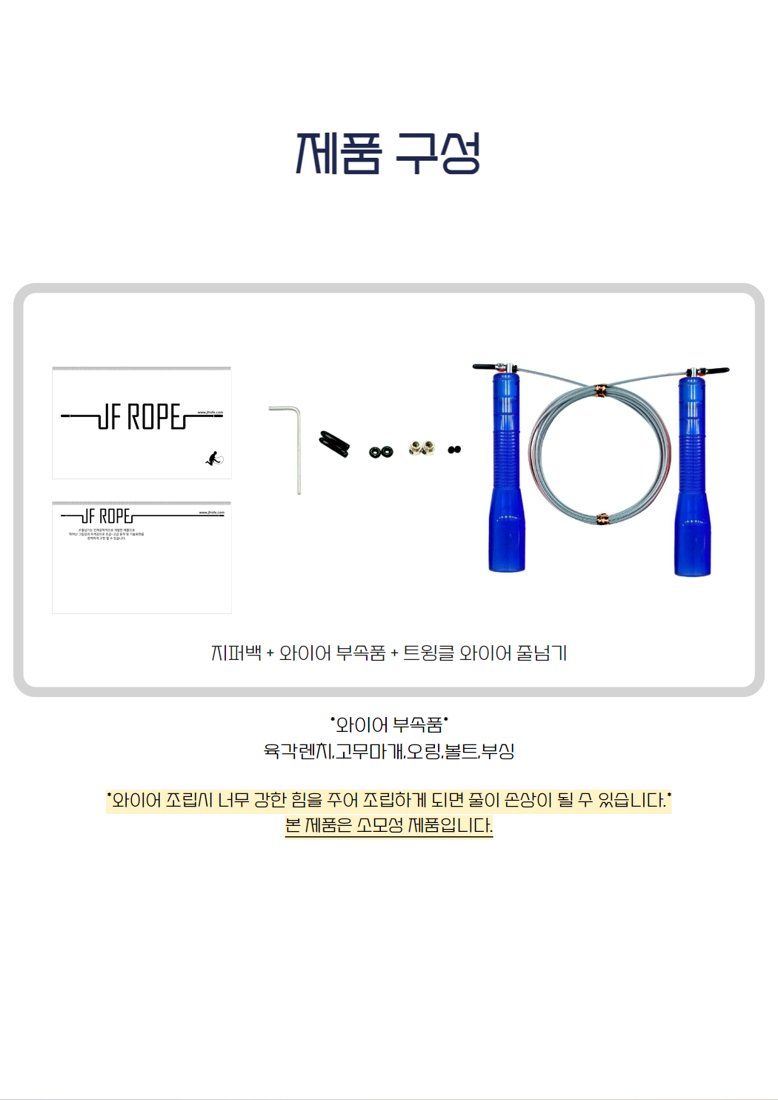

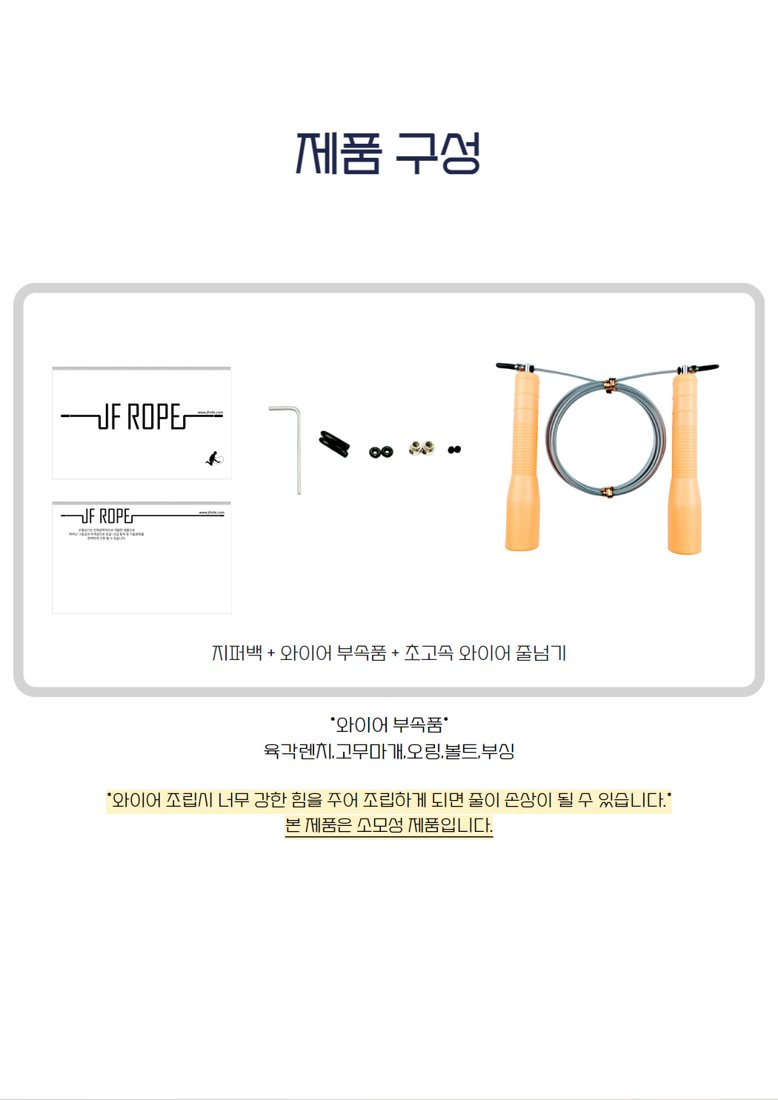

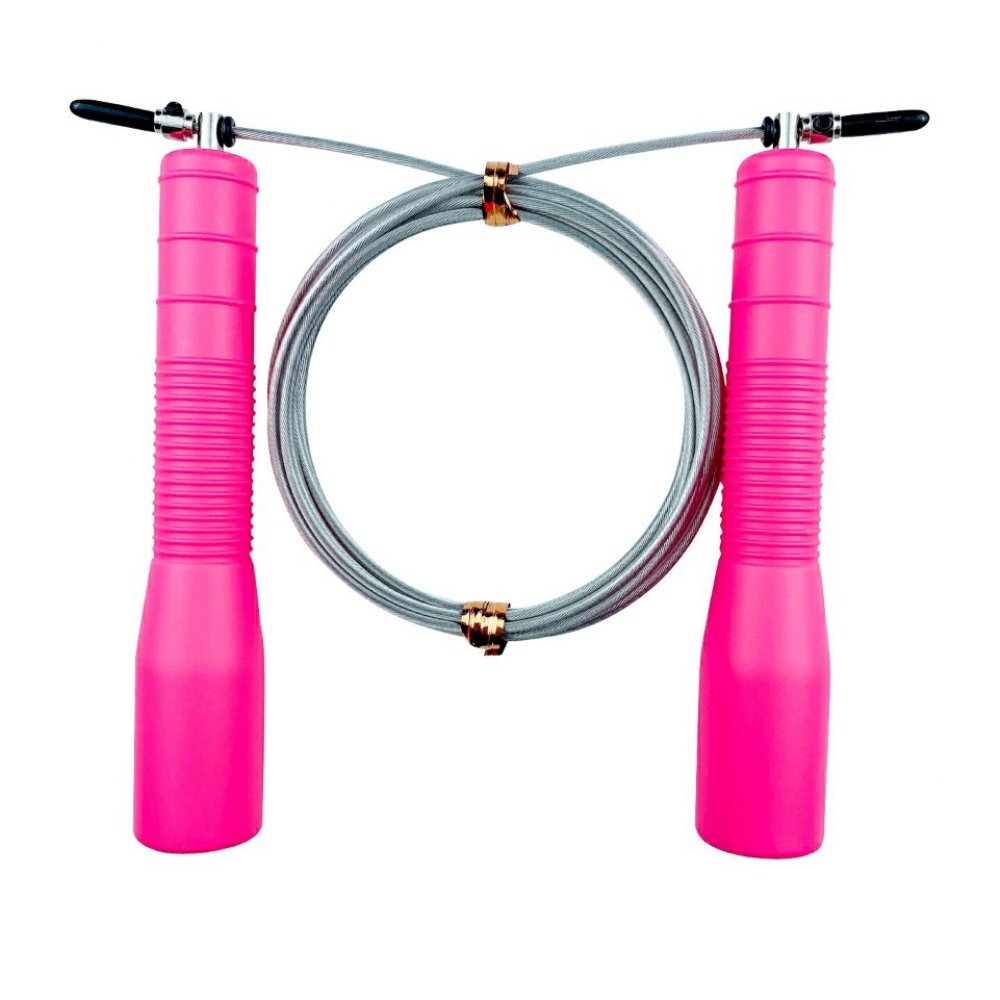

와이어 윗단 부품 part_wire_top — 13cm·13.3cm 와이어용, KR 대나무형, PP 대나무형에 공통: 윗면 중앙 은색 스위블 기둥(Ø약 4, 윗면 위로 6~8) + 기둥을 가로로 관통하는 와이어 구멍 + 한쪽에 부싱(Ø6×7, 옆 볼트) + 검정 고무마개, 반대쪽에 검정 O링 1~2. 듀얼은 기둥 대신 굵은 크롬 캡(약 12 × Ø11.4)이라 part_wire_cap_dual 로 따로. 줄 종류별 속 부품: PVC 스피드 = 회전관 + 조리개 · 구슬줄 = 회전관 + 와셔 + O링 + 매듭 · Pro·Pro Plus = 부싱 + 볼트 · 와이어 = 베어링 + 부싱 + 볼트. 화면의 part_swivel part_stopper part_bushing part_knot 은 1차의 단순형을 그대로 쓰고, 위 치수로 크기만 맞춘다.

방식 — 블렌더 에서는 부품만 만든다(손잡이·그립·구슬·끝 부품). 줄은 파일로 만들지 않고 곡선으로 그 자리에서 그린다. 빌더 화면(custom/3d.php, 3D 화면)이 손님이 고른 부품을 불러와 아래 자세로 조립한다. 자세와 줄 곡선의 기준은 custom/3d_v2.js 의 layoutFor() 한 곳이다. 홍보용 대표컷 몇 장만 블렌더 에서 같은 자세로 조립해 렌더한다.

자세

• 두 손잡이 모두 줄 나오는 윗단이 위, 받침부가 아래. 받침부 쪽이 바깥으로 벌어지게 각각 5.7°(0.10 라디안) 기울인다. 줄 나오는 점(윗단 중심) 두 개는 같은 높이.
• 줄은 윗단 중심에서 손잡이 축 방향으로 12mm 곧게 나온 뒤, 위로 올라가 안쪽으로 둥글게 넘어가고(어깨), 곧장 내려가 가운데로 깊게 처져 U 를 이룬다. 좌우 대칭, 꺾이는 곳 없이 이어진다.
• 크기는 모두 손잡이 길이 L 에 비례한다: ① 줄 나오는 점 간격 1.28L ② 줄 꼭대기는 줄 나오는 높이보다 약 0.25L 위 ③ 처짐 깊이(줄 나오는 높이 → 가장 낮은 점) 0.79L ④ U 폭(두 어깨 사이) 0.72L. 가장 낮은 점은 받침부 끝보다 조금 위에 온다. 손잡이별 mm 는 아래 표.
• 좌·우 손잡이는 같은 모델. 오른쪽은 길이축으로 180° 돌려 놓는다(음수 배율 거울 반사 금지). 그립·속 부품은 각 손잡이 원점에 그대로 겹쳐 놓는다.
• 화면: 정사각형(1:1) 칸, 정면에서 약 7° 위에서 내려다봄. 전체 보기(전체가 꽉 차게) · 왼쪽 확대 · 오른쪽 확대(손잡이 가운데로 당겨 봄) 세 가지.
• 보여주기용 곡선이다 — 실제 줄 길이(2.5m 안팎)는 반영하지 않는다.

곡선 식 — 블렌더 에서 똑같이 만들 때

정면 평면(x 가로, y 세로), 단위 mm. 가운데 x = 0, 줄 나오는 높이 y = 0.
L = 손잡이 길이   w = 0.64L   높이 = 0.30L   바닥 = −0.79L   s = 0.56w (어깨)
왼쪽 손잡이: 윗단 중심 (−w, 0). 몸통은 아래로, 받침부가 바깥(−x)으로 0.10 라디안 기울어짐. 오른쪽은 좌우 대칭.
줄 (왼쪽 → 가운데, 오른쪽 절반은 x 를 뒤집어 대칭):
  직선     (−w, 0) → (−w+1.2, 11.9)                                  ← 손잡이 축 방향 12mm
  베지어   (−w+1.2, 11.9)   조절점 (−w+9.2, 높이) (−s, 높이)        끝 (−s, 0.4·높이)
  베지어   (−s, 0.4·높이)    조절점 (−s, −0.48L) (−0.65s, 바닥)  끝 (0, 바닥)
높이는 조절점 높이라 실제 줄 꼭대기는 약 0.25L 이 된다.

그 밖에 확인할 것

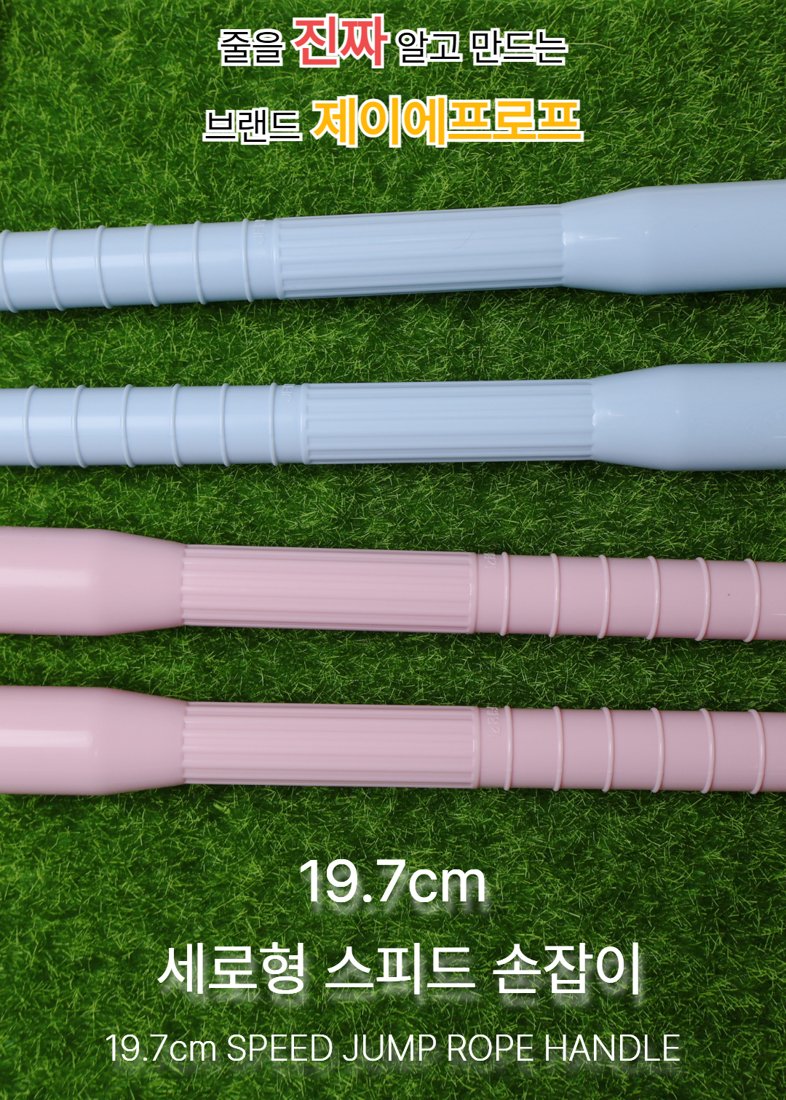

1. 세로 이랑 개수: 19.7cm 는 사진상 18~20, 21cm 는 16. 같은지 다른지

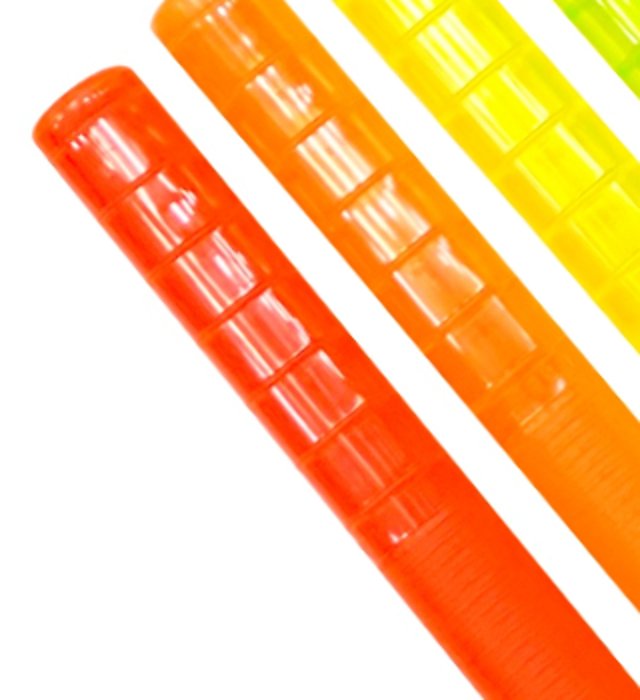

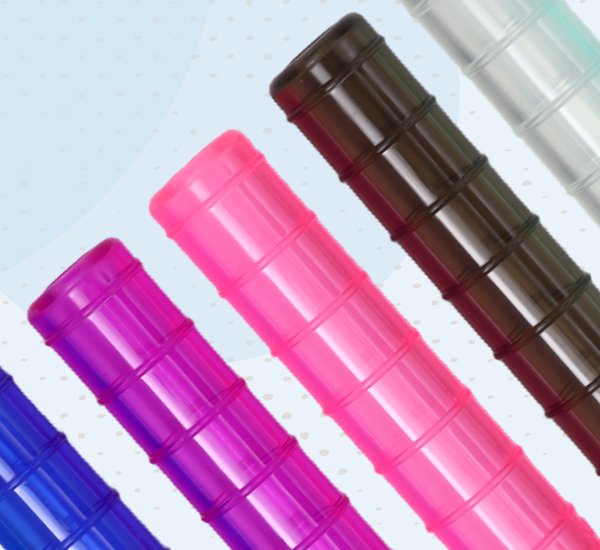

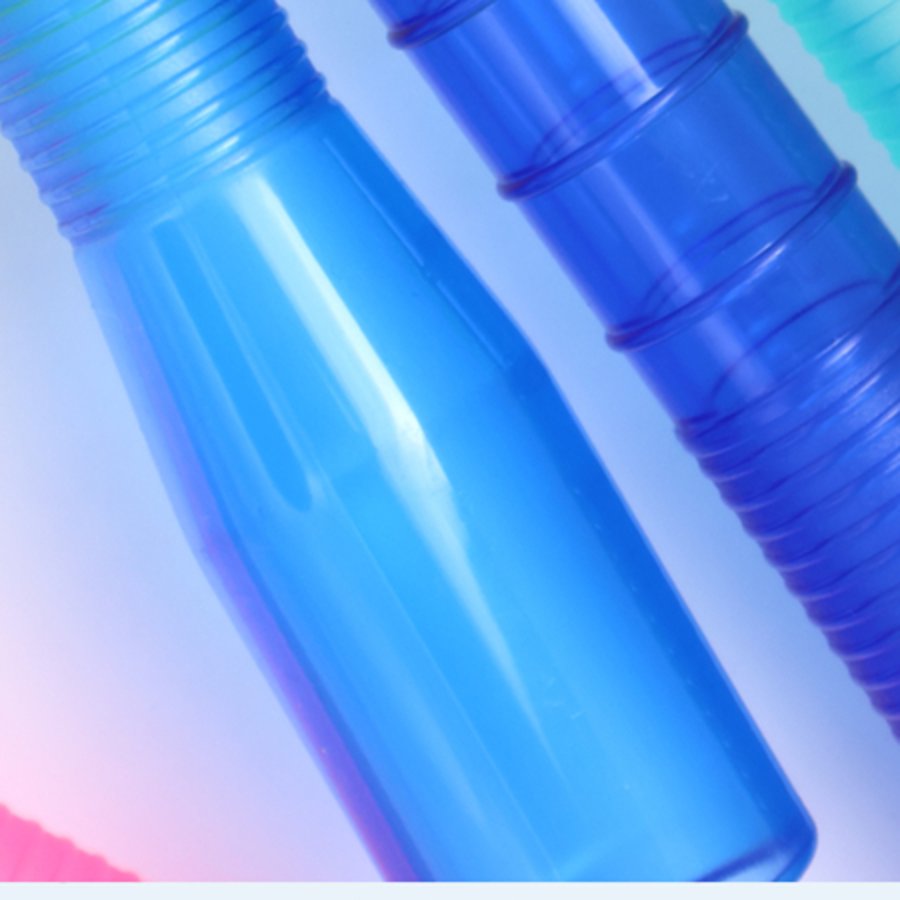

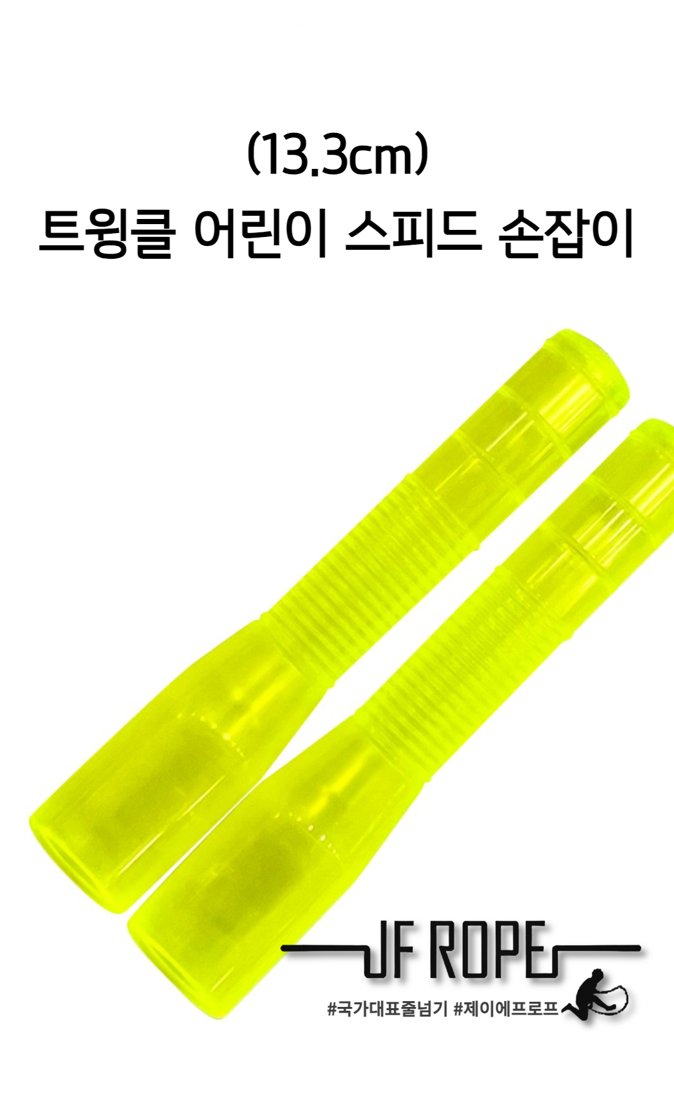

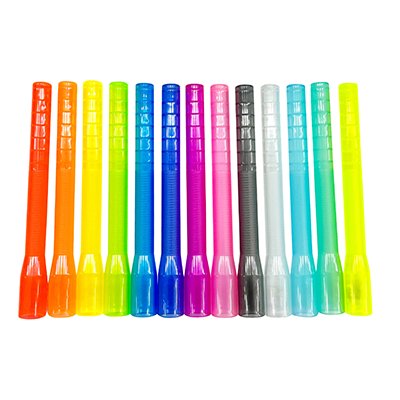

2. KR 트윙클의 띠 칸 세로 줄무늬·사각 "창" 무늬와 20.2 원뿔의 각진 반사 — 겉면을 깎은 면(다면)인지, 안쪽 리브가 비친 것인지

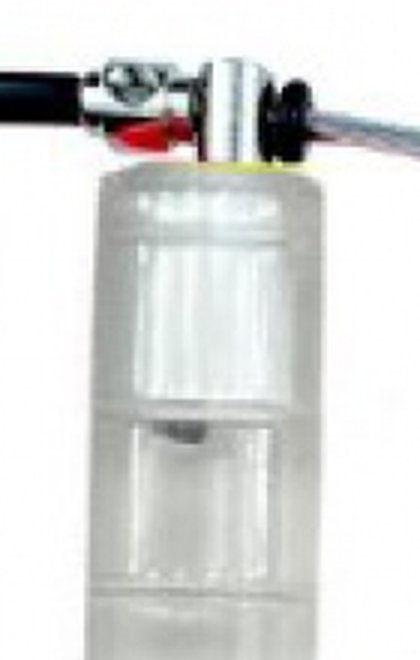

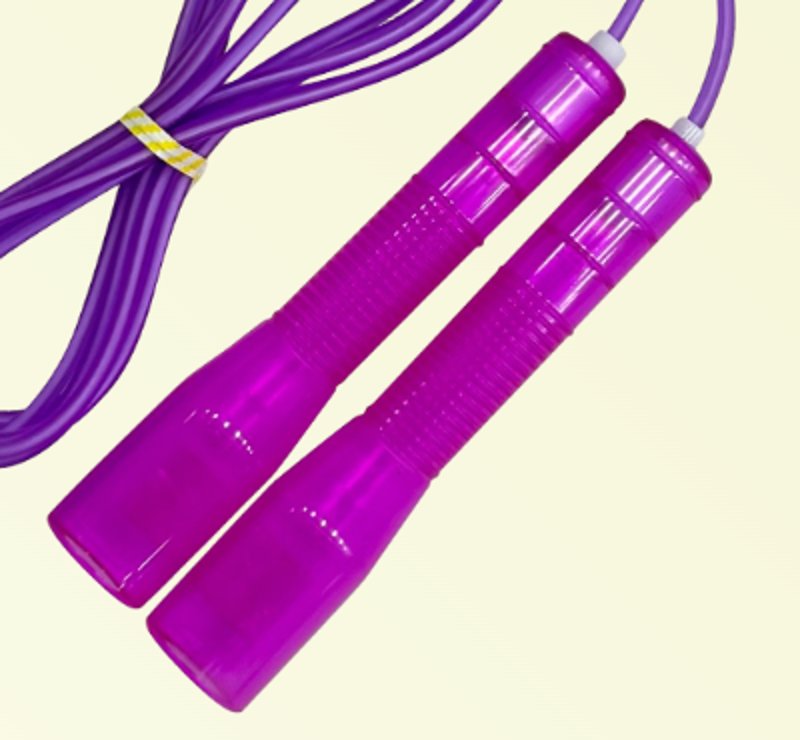

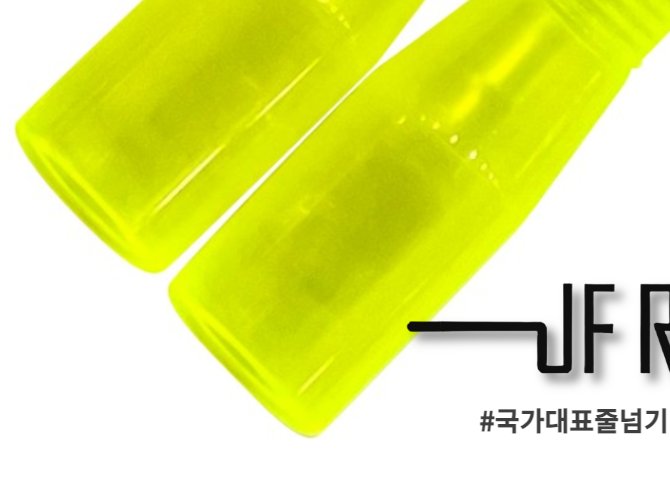

3. KR 껍데기 벽 두께, 윗칸 흰 원통과 받침 심 원통의 지름·길이
4. 13cm·13.3cm·19.7cm 받침 끝도 21cm 처럼 열린 컵인지
5. 가는 가로줄·잔링의 실제 깊이(0.1mm 단위), 링 높이
6. 21cm 가로형 도장품에 그립이 기본품과 같은 위치로 끼워지는지(제품지식 "확인 필요")
7. 676 상세의 "손잡이 길이 약 13.5cm" — 133 과 다른 이유(스위블 포함?)
8. 제품지식 안에서 엇갈리는 곳: 트윙클 S-220 손잡이 치수 칸 "13.3cm" ↔ 설명 "최신 정정값 KR 대나무 13cm" · PP 대나무 그립(설명 허리케인 중간 ↔ 호환 설문 토네이도만) · 트윙클 허리케인 초고속 Pro Plus 의 손잡이 미기재

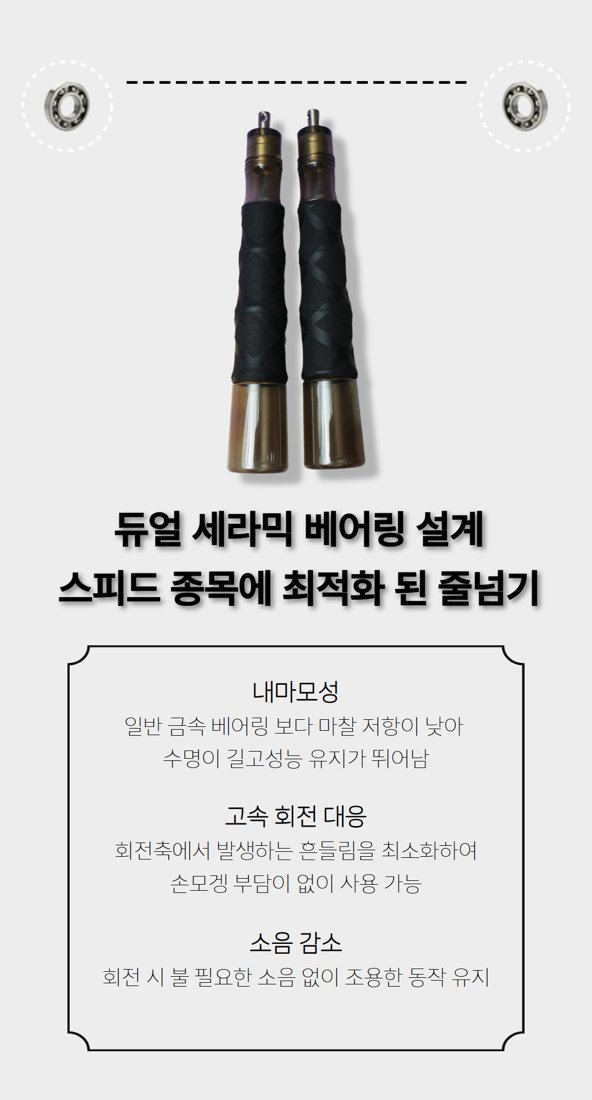

9. KR130B: 769(홈 2줄)와 870(홈 3줄)이 같은 몸통인지, 그립 밑 대나무 마디 단면

복사① 손잡이

첨부한 사진은 우리 줄넘기 손잡이 {21cm 가로형 유광 도장 (시그니처 글로스)}이다. 이 손잡이 하나만 handle_{PP21H_GLOSS} 로 만들어줘. 같은 금형으로 보이는 다른 손잡이와 파일을 합치지 마라.
- 단위 mm. 길이 방향 +Z, 원점은 줄 나오는 끝면(윗단) 중심, 몸통은 -Z 로. 아래 위치는 모두 윗단에서 잰 거리다.
- 원기둥 기본도형을 늘리지 말고, 옆모습 반쪽 윤곽선을 그려 Z축으로 360° 축 회전(64분할 이상)해서 만든다.
- 구간 (윗단 → 받침):
  ① 윗단 0: 끝면 지름 {17.5}, 바깥 모서리 R{2.5}. 가운데 줄 구멍 지름 {6}, 입구 모따기 0.5. 끝을 가늘게 좁히지 마라.
  ② 링 구간 0~{73}: 바탕 지름 {17.5}. 반원 단면 볼록 링 {7}개, 중심 위치 {6.5, 17.3, 28.1, 38.9, 49.7, 60.5, 71.3}, 링 폭 {1}, 높이 {0.4}.
  ③ 로고 띠 {74}~{79}: 매끈한 원통 지름 {17.5}. 글자·각인은 넣지 마라.
  ④ 그립 구간 {79}~{153}: 지름 {18.0}. {둥근 물결 가는 가로줄 34개, 간격 2.25, 깊이 0.3 (세로형이면: 볼록한 세로 이랑 16줄, 이 구간 지름을 링 구간보다 1 굵게)}.
  ⑤ 원뿔 {153}~{173}: 지름 {18}→{24}. 거의 직선이고 양 끝만 둥글게 이어라. 꺾인 모서리 금지.
  ⑥ 받침 {173}~{210}: 지름 {24} 원통. 끝은 속이 빈 컵: 벽 2, 깊이 18(임시값), 바깥 모서리 R2.
- 링·로고 띠·원뿔·세로 이랑은 형상으로 만든다. 가는 가로줄도 형상이 좋고, 삼각형 12,000 을 넘으면 노멀맵으로.
- 몸통 전체에 같은 링을 고르게 넣지 마라. 링은 ② 구간에만, 가는 가로줄은 ④ 구간에만 있다.

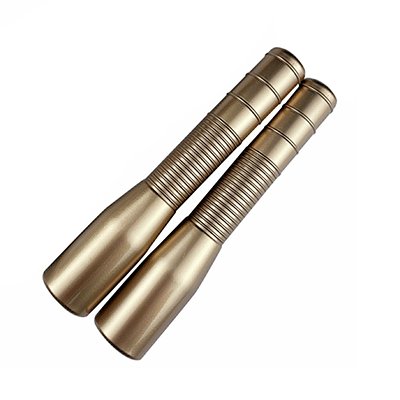

- 마감 질감: 지시서 7번 '{시그니처 글로스}' 설정대로 노드를 만든다({바탕 메탈릭 플레이크 + 코팅 1.0 / 코팅 거칠기 0.04}). 색 변형 {7}개({골드·실버·브론즈·레이크실버·화이트펄·다크브라운·다이아몬드블랙})를 색마다 머티리얼(mat_handle_색이름)로 만들어 머티리얼 변형으로 묶는다. 절차적 텍스처는 1024 맵으로 굽기. {트윙클이면: 속 흰 원통 inner_..., mat_inner 추가}.
- 다 만들면 정면 렌더를 첨부 사진과 같은 크기로 겹쳐서 링 위치·원뿔 위치·지름이 맞는지 확인하고, 틀리면 고쳐라.
- 오브젝트 이름 handle_{PP21H_GLOSS}. 정면·45°·끝면 렌더 3장(흰 배경 1200픽셀) + 사진 겹침 비교 1장 + 색 변형마다 정면 1장 + handle_{PP21H_GLOSS}.glb(Y축 위).

복사② 그립

첨부한 사진은 줄넘기 손잡이에 끼운 {토네이도} 그립이다. 손잡이는 빼고 그립만 별도 오브젝트로 만들어줘.
- 먼저 같은 이름의 손잡이 handle_{PP21H_GLOSS}.glb 를 불러와 좌표 기준으로만 쓰고, 그립을 제자리에 끼운 위치로 만든다(그립 원점 = 손잡이 원점).
- 위치: 윗단에서 {45}mm ~ {157}mm. 받침 쪽 끝은 원뿔 시작점에서 약 2mm 올라탄다. 그립과 원뿔 사이에 틈이 없어야 한다.
- 그립 안쪽은 원통으로 만들지 마라. 손잡이 표면을 그립 구간만 복제해 0.1mm 띄우고 두께를 준다(두께 주기).

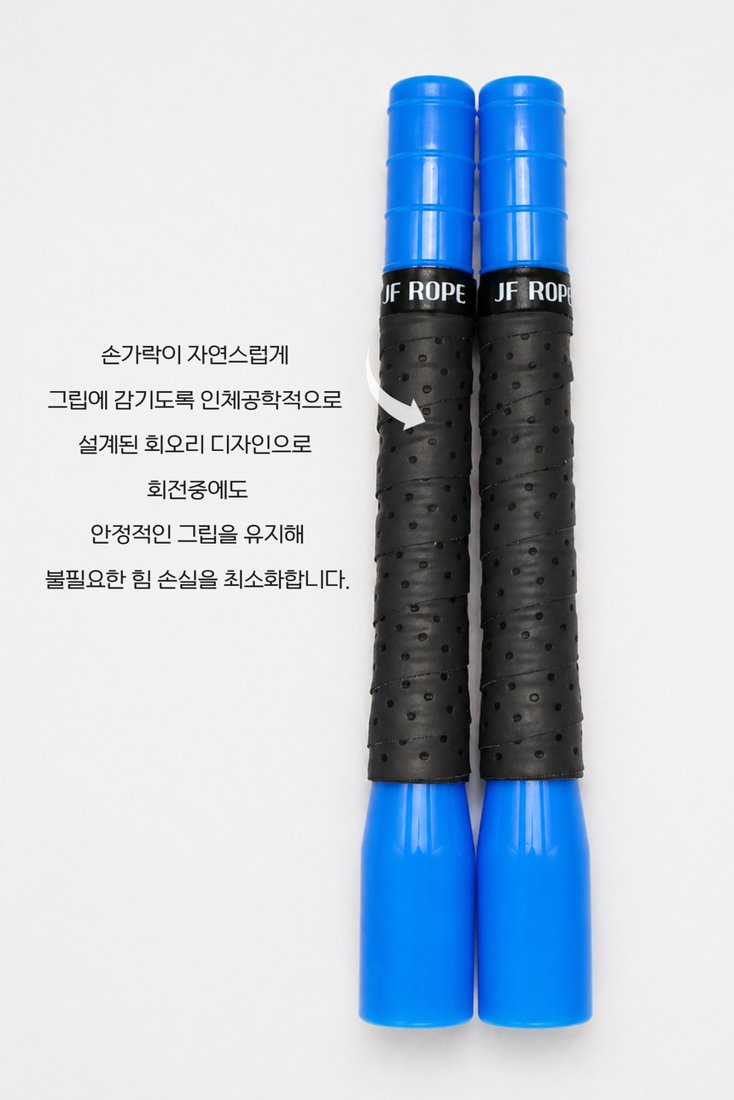

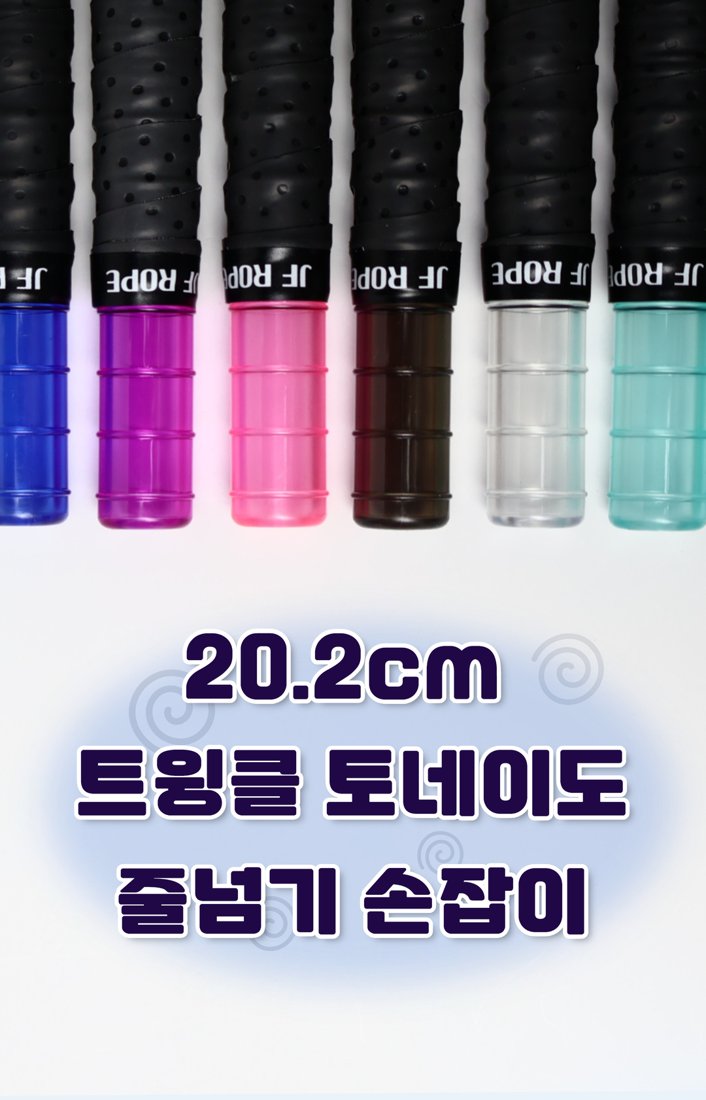

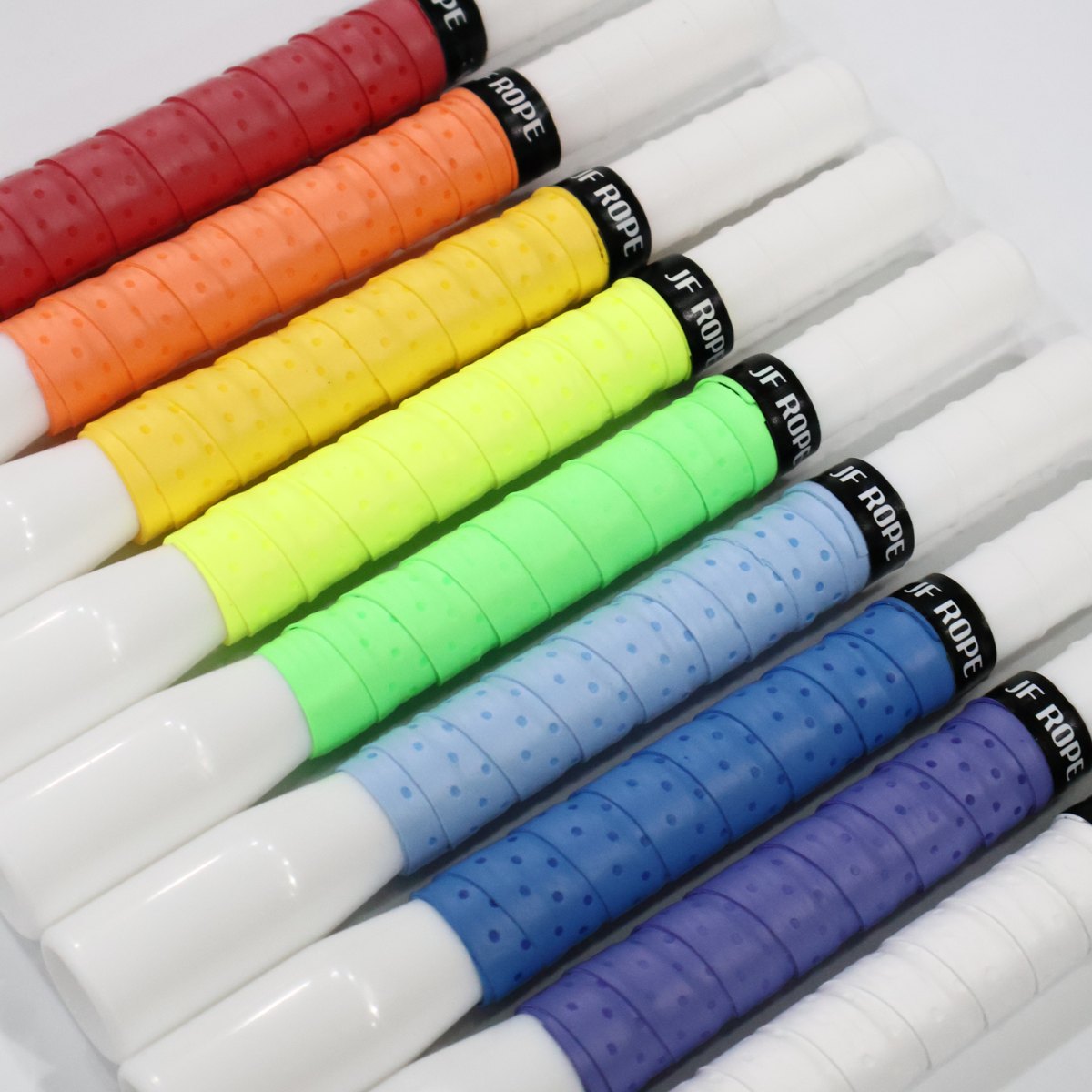

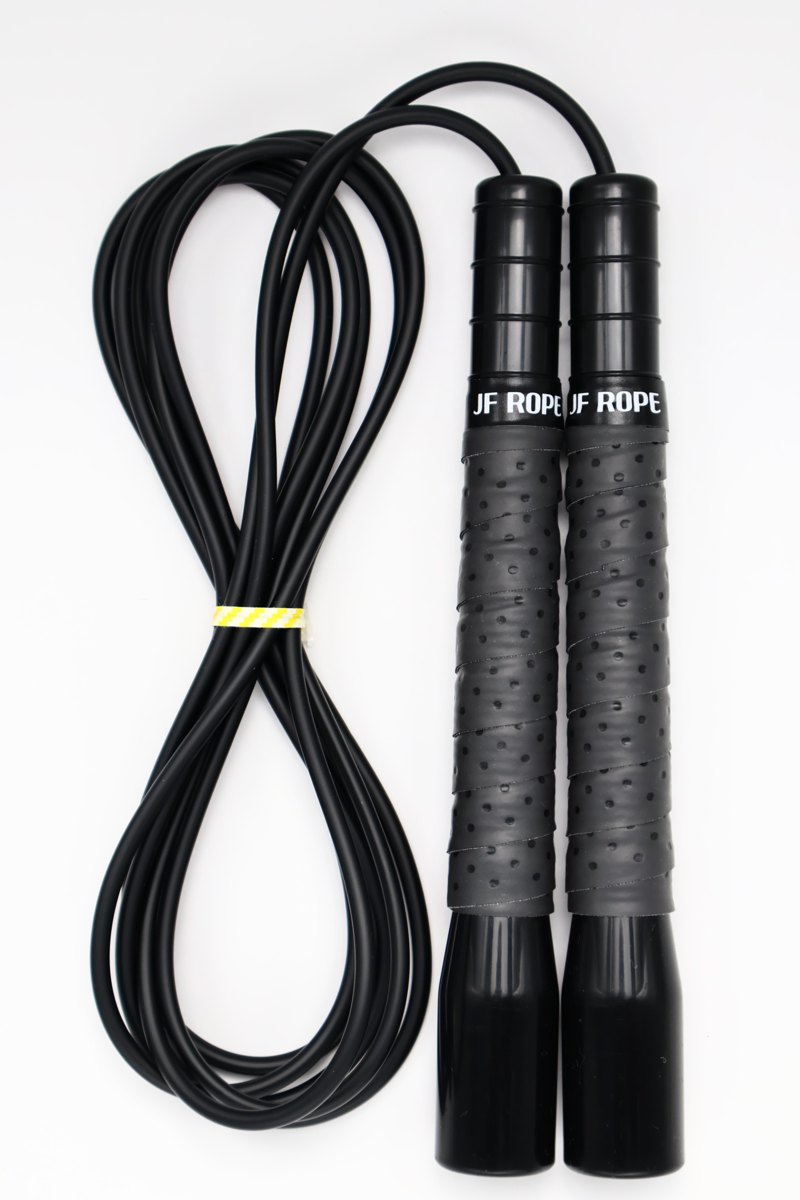

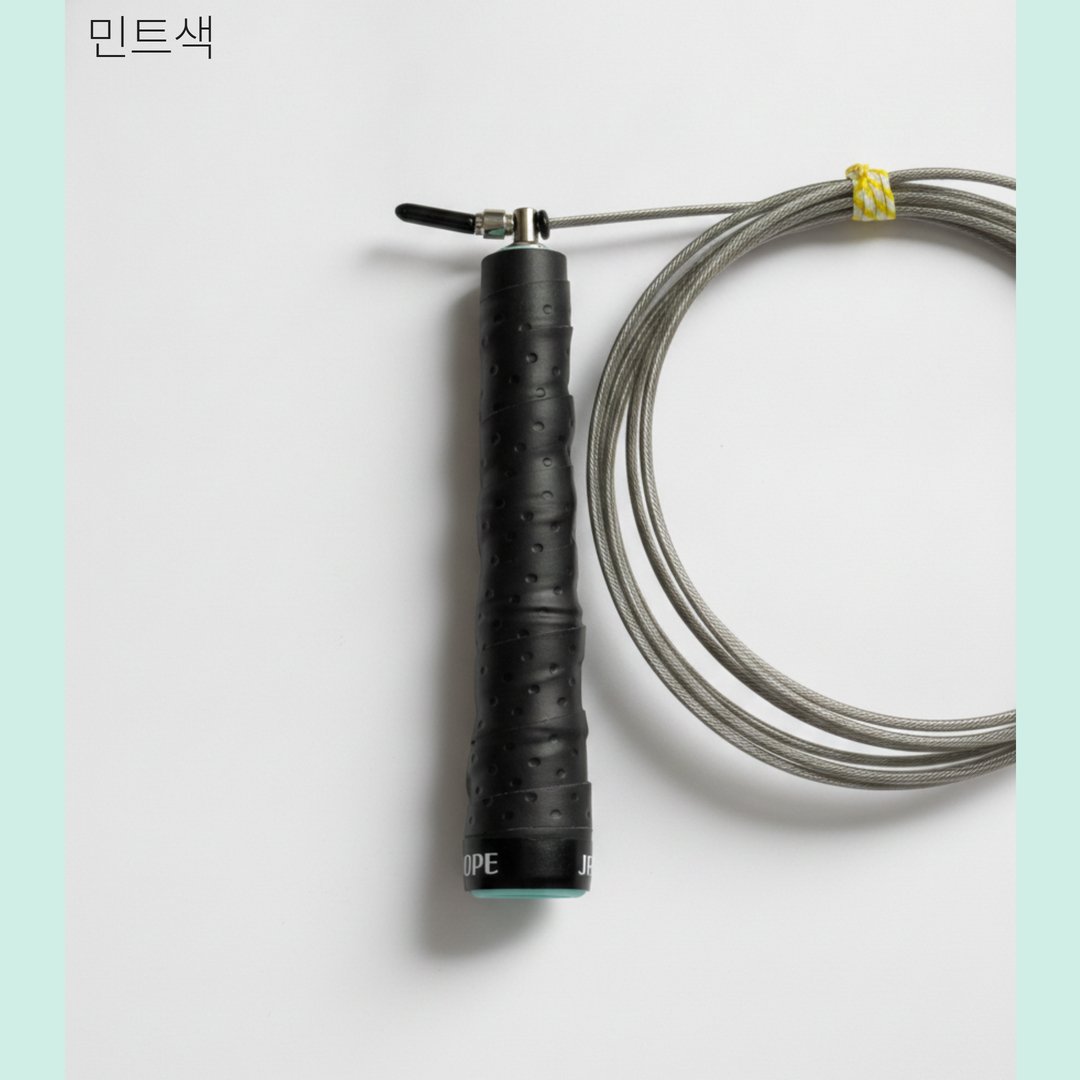

- 형태: {토네이도 — 폭 24·두께 0.6 띠를 받침 쪽에서 줄 쪽으로 왼나사로 감기, 축 방향 피치 13.6, 겹침 11(45%), 줄 쪽 바퀴가 위에 얹혀 계단이 받침 쪽을 향함, 타공 Ø1.2 간격 5 엇갈림은 노멀맵, 줄 쪽 끝에 폭 10 검정 마감테이프(tape_{PP21H_GLOSS}), 받침 쪽 끝은 직각}.
- 로고·글자는 넣지 마라(마감테이프의 JF ROPE 도 뺀다).
- 머티리얼: 본체 mat_grip (흰색 기본), 마감테이프 mat_tape (검정).
- 오브젝트 이름 grip_{TOR_PP21H_GLOSS}. 그립만 grip_{TOR_PP21H_GLOSS}.glb 로 내보내고, 손잡이와 합친 확인 렌더 3장도 따로 줘.

그립 종류별 형태 문구 (② 의 형태 칸에 넣기)

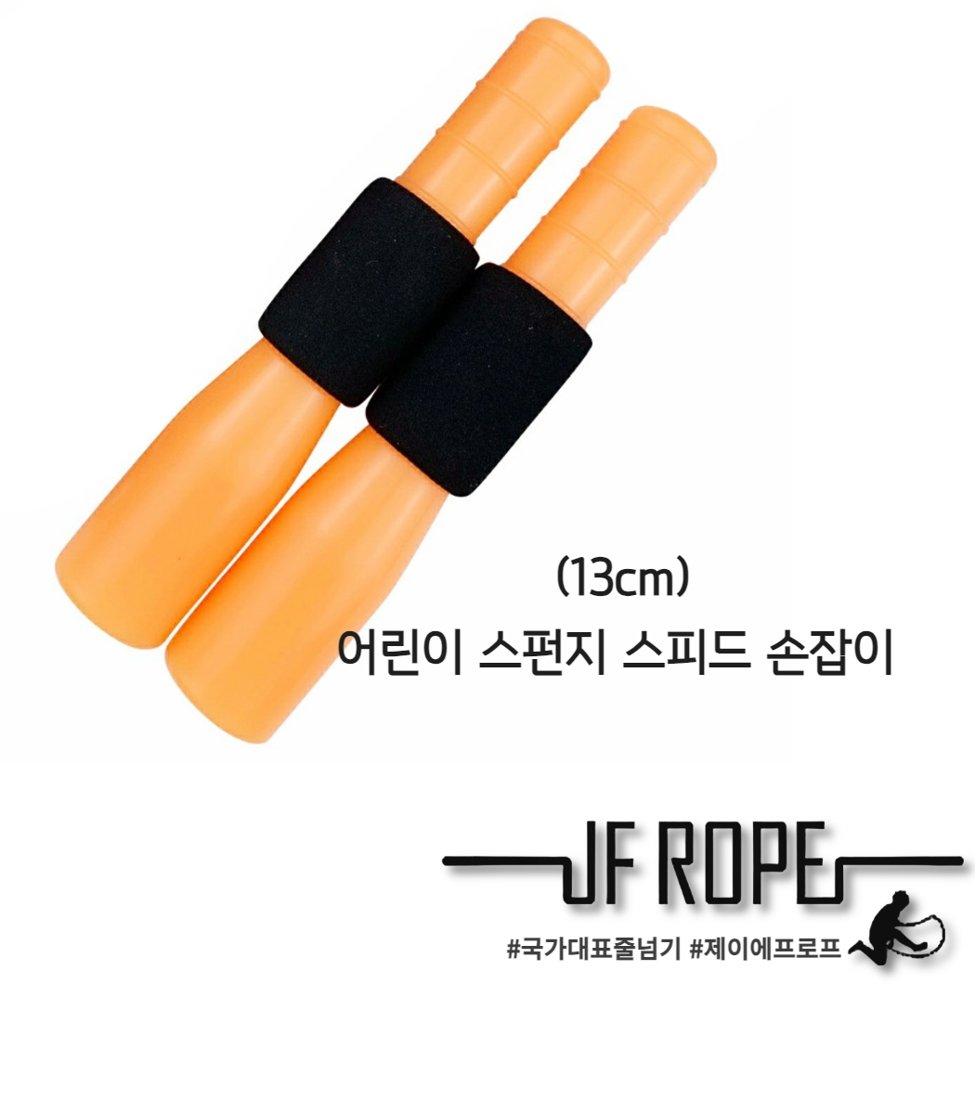

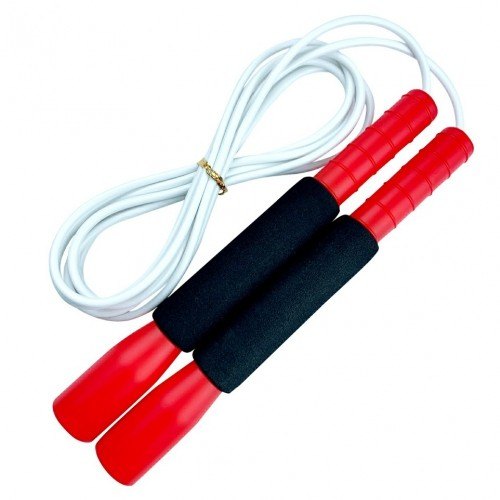

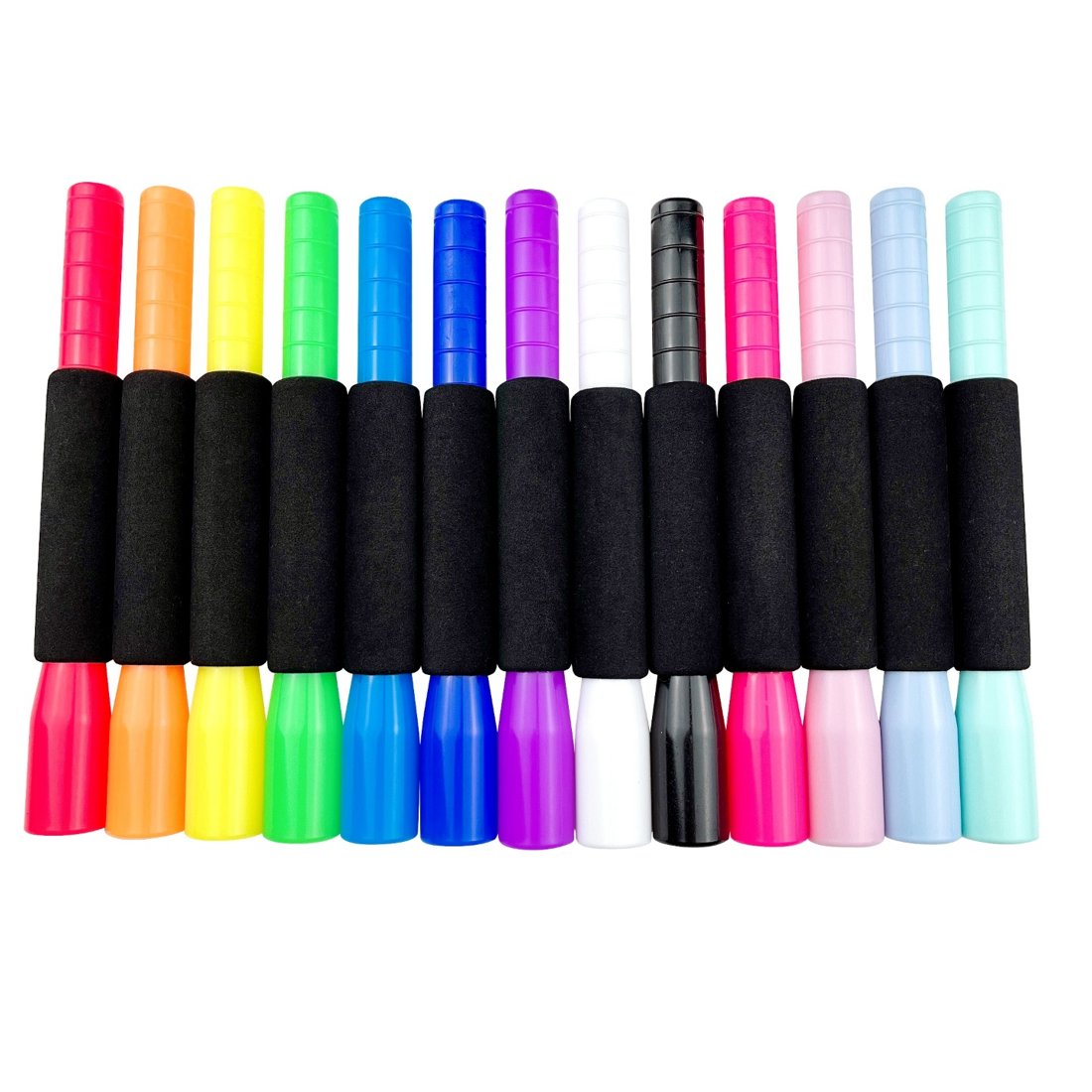

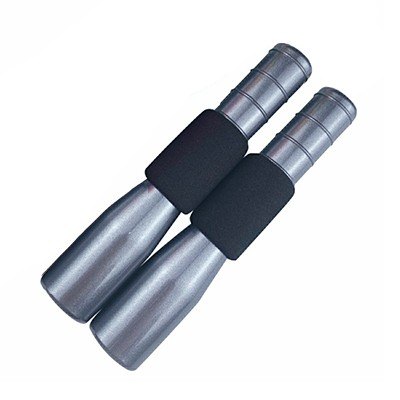

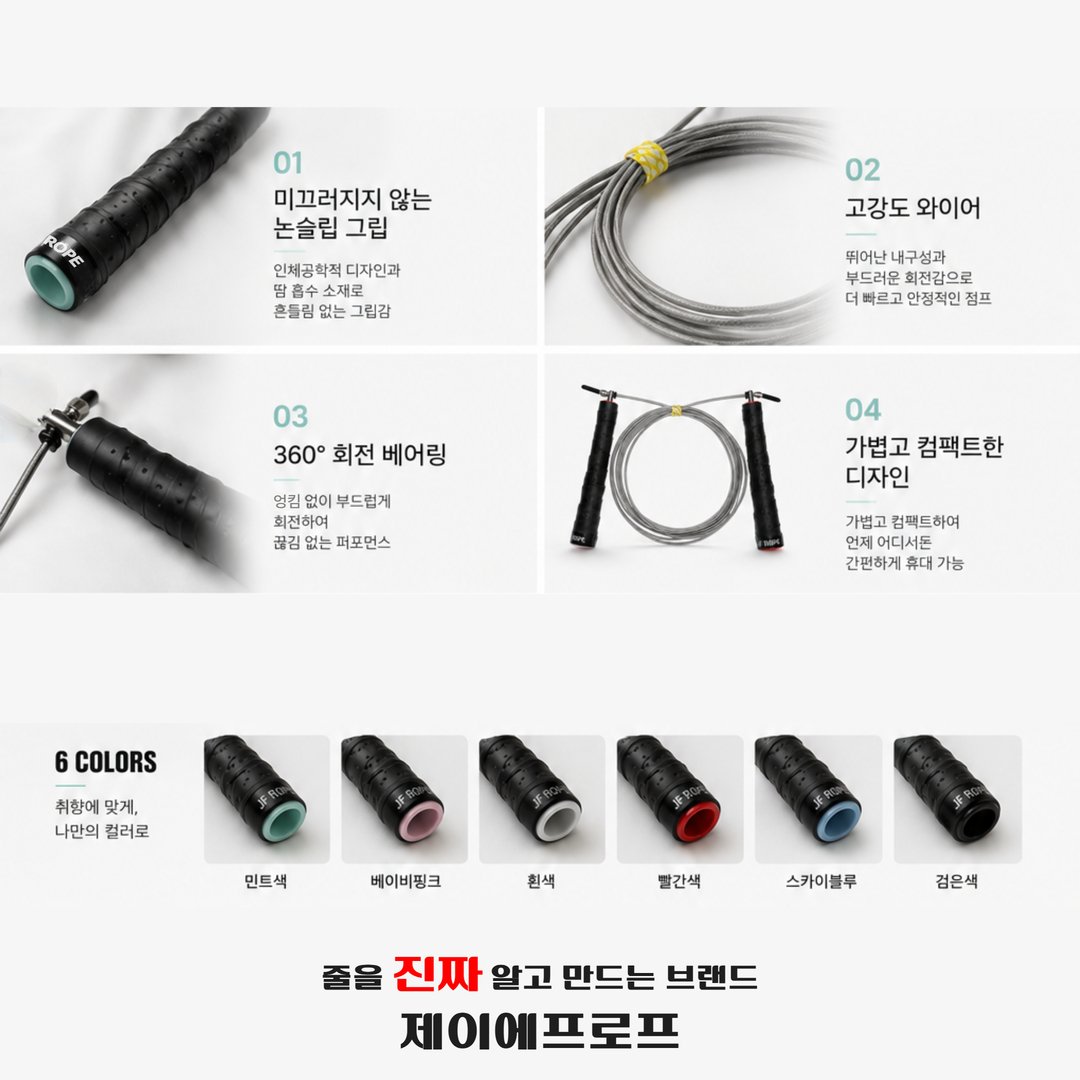

• 스펀지: 두툼한 EVA 폼 튜브, 바깥 지름 약 24(받침과 비슷), 두께 약 3, 양 끝 직각으로 자르고 바깥 모서리만 R1.8, 줄 쪽 끝은 몸통 위로 3mm 턱. 미세기공 무광. 위치는 5번 표.

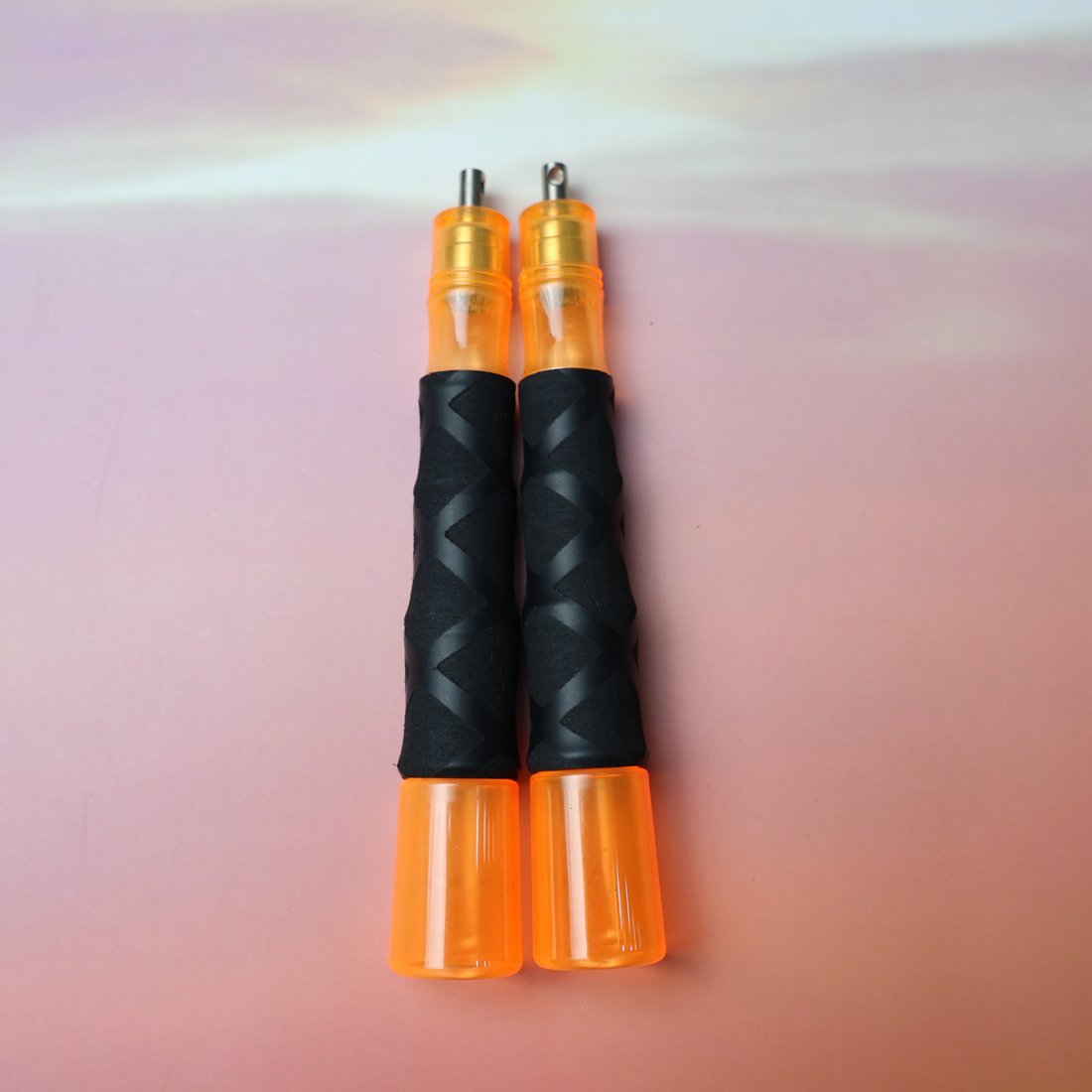

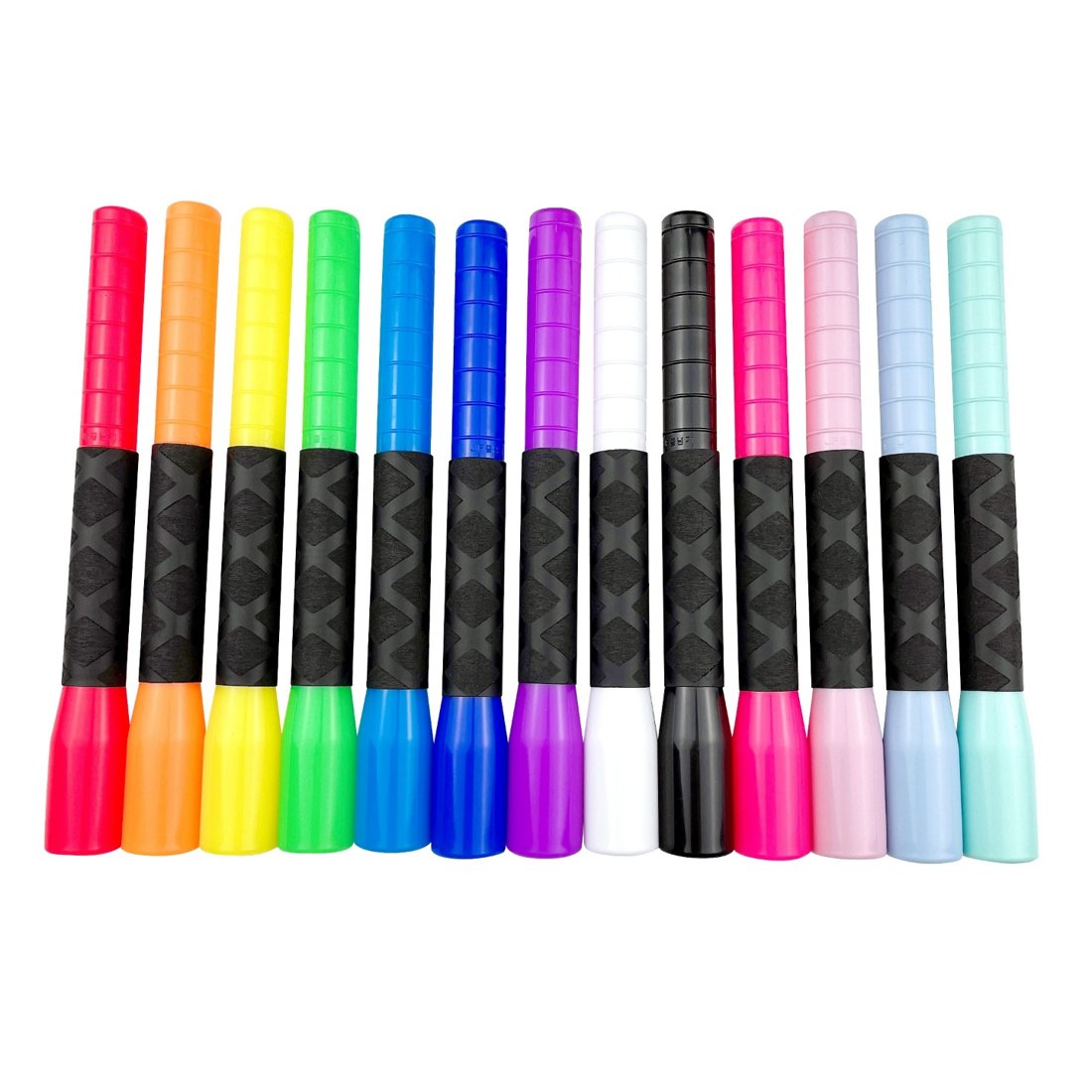

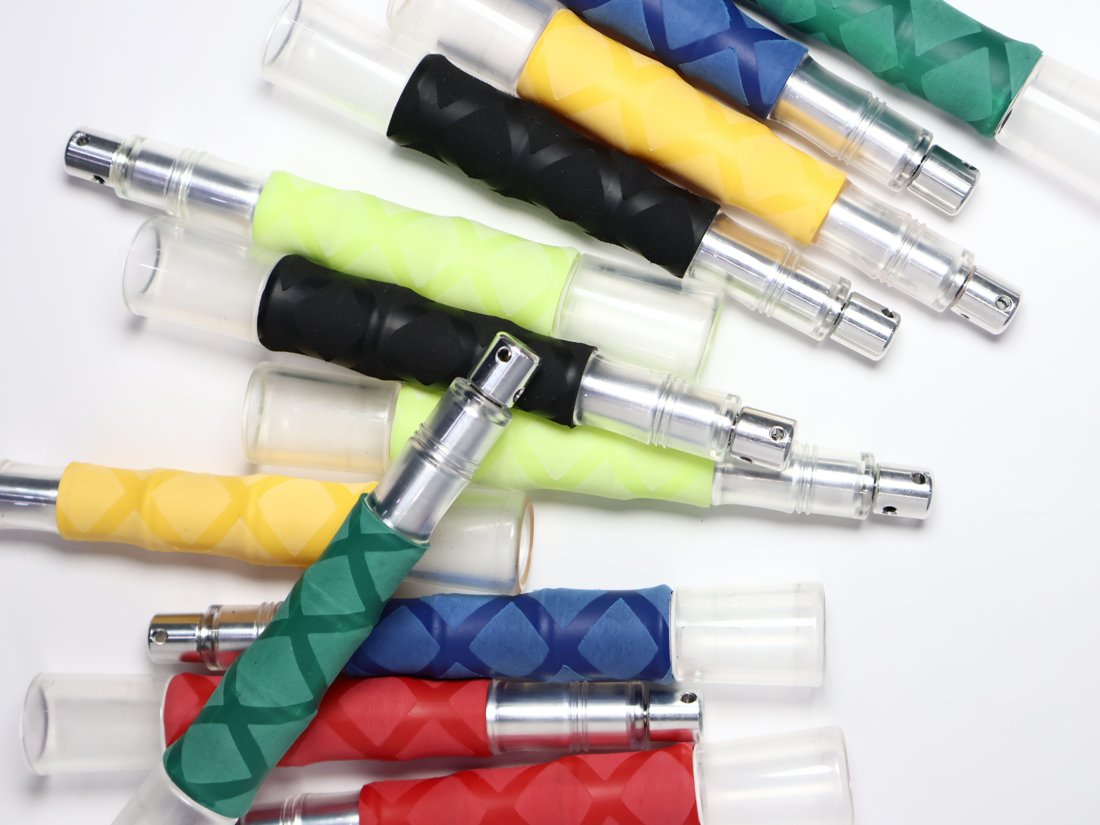

• 허리케인: 손잡이 표면에 밀착된 벽 0.9 열수축 튜브(바깥 Ø 약 19.5), 무광 마름모 칸 + 광택 X자 띠 무늬(축 방향 반복 21.5, 한 바퀴 2칸, 줄마다 반 칸 엇갈림) — 노멀맵과 거칠기 맵으로, 양 끝 직각. 로고 띠 바로 뒤에서 시작해 원뿔 시작 +2 에서 끝.
• 토네이도: 위 ② 예시 그대로.

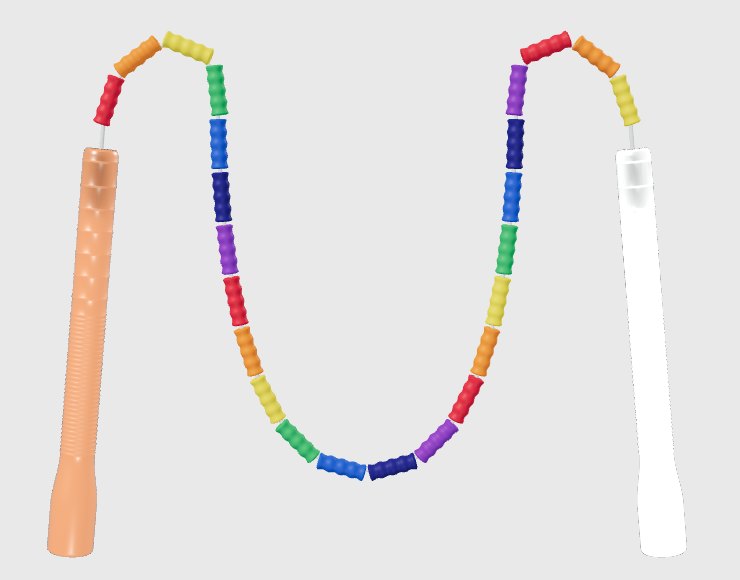

복사③ 완제품 조립 (걸어 둔 모습)

만들어 둔 부품으로 완제품 줄넘기를 조립해줘. 첨부한 화면 캡처와 같은 자세다. 로고·글자는 넣지 마라.
- 불러올 부품: handle_{PP21H}.glb 2개, grip_{TOR_PP21H_GLOSS}.glb 2개{, 구슬이면 bead_{SOFT}.glb}{, KR 손잡이면 속 부품 part_{swivel}.glb}.
- 손잡이 길이 L = {210}mm. 아래 크기는 모두 L 에 비례한다.
- 자세: 두 손잡이 모두 줄 나오는 윗단이 위, 받침부가 아래. 두 윗단 중심은 같은 높이, 간격 1.28L({269}mm).
  받침부 쪽이 바깥으로 벌어지게 각각 5.7° 기울인다. 오른쪽 손잡이는 길이축으로 180° 돌린다(음수 배율 거울 반사 금지).
  그립은 각 손잡이 원점에 그대로 겹쳐 놓는다.
- 줄: 윗단 중심에서 손잡이 축 방향으로 12mm 곧게 나온 뒤, 위로 올라가 안쪽으로 둥글게 넘어간다(꼭대기는 윗단보다 약 0.25L={52}mm 위).
  두 어깨(간격 0.72L={151}mm)에서 곧장 내려가 가운데로 깊게 처진다. 가장 낮은 점은 가운데, 윗단 높이에서 0.79L({166}mm) 아래.
  좌우 대칭, 꺾이는 곳 없이. 베지어 곡선 + 베벨 깊이 {1.65}mm(굵기 {3.3}mm 의 절반), 단면 12분할, 머티리얼 mat_rope.

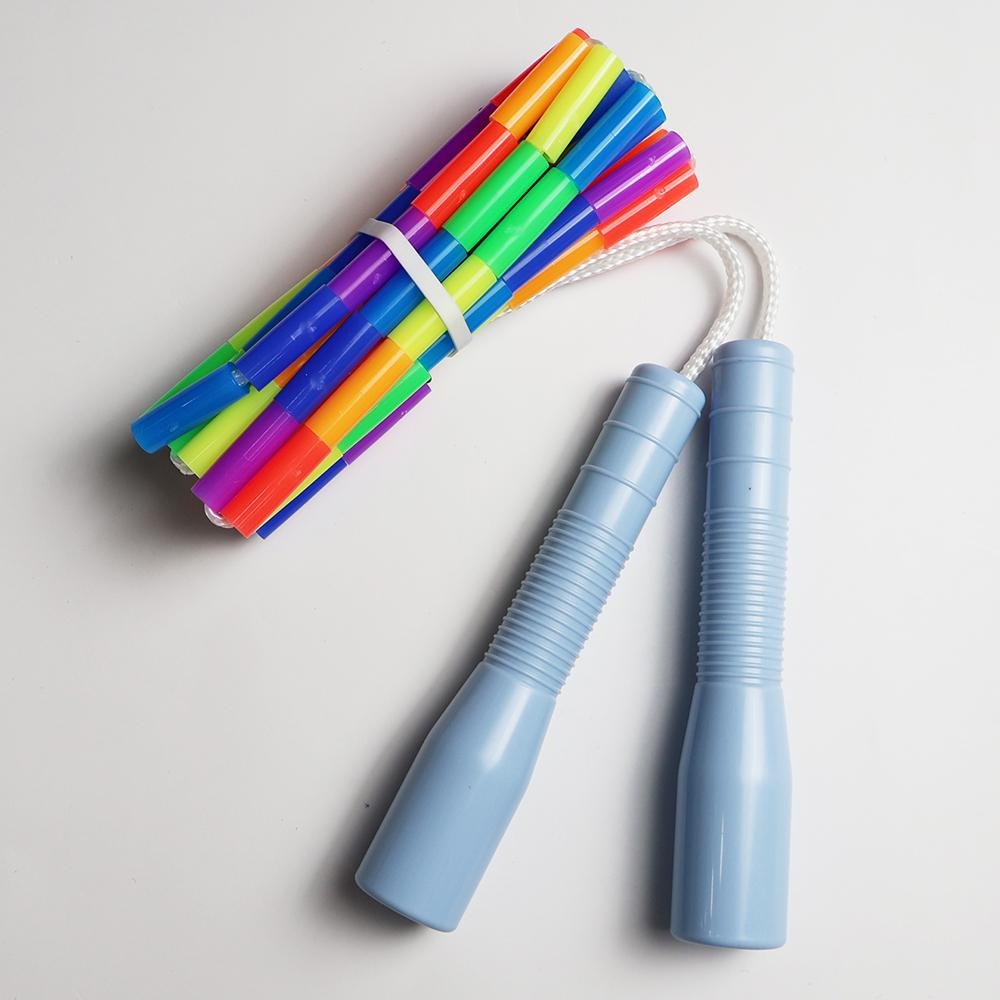

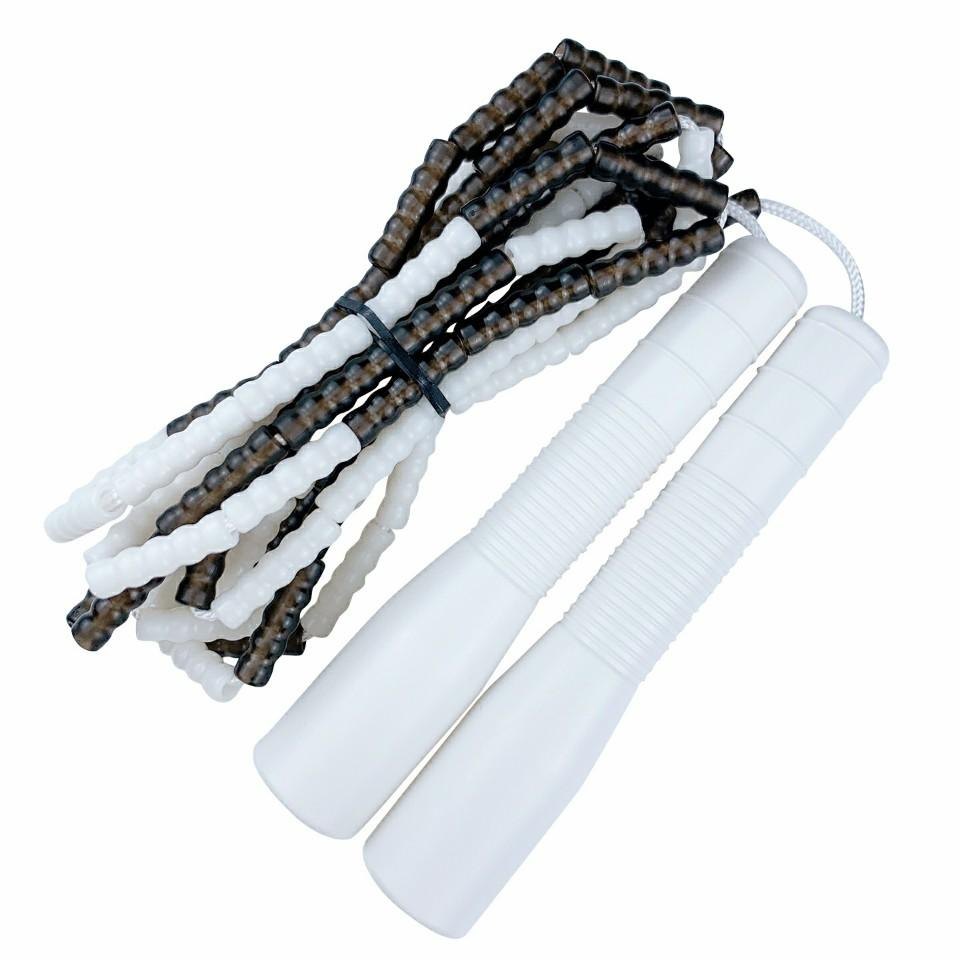

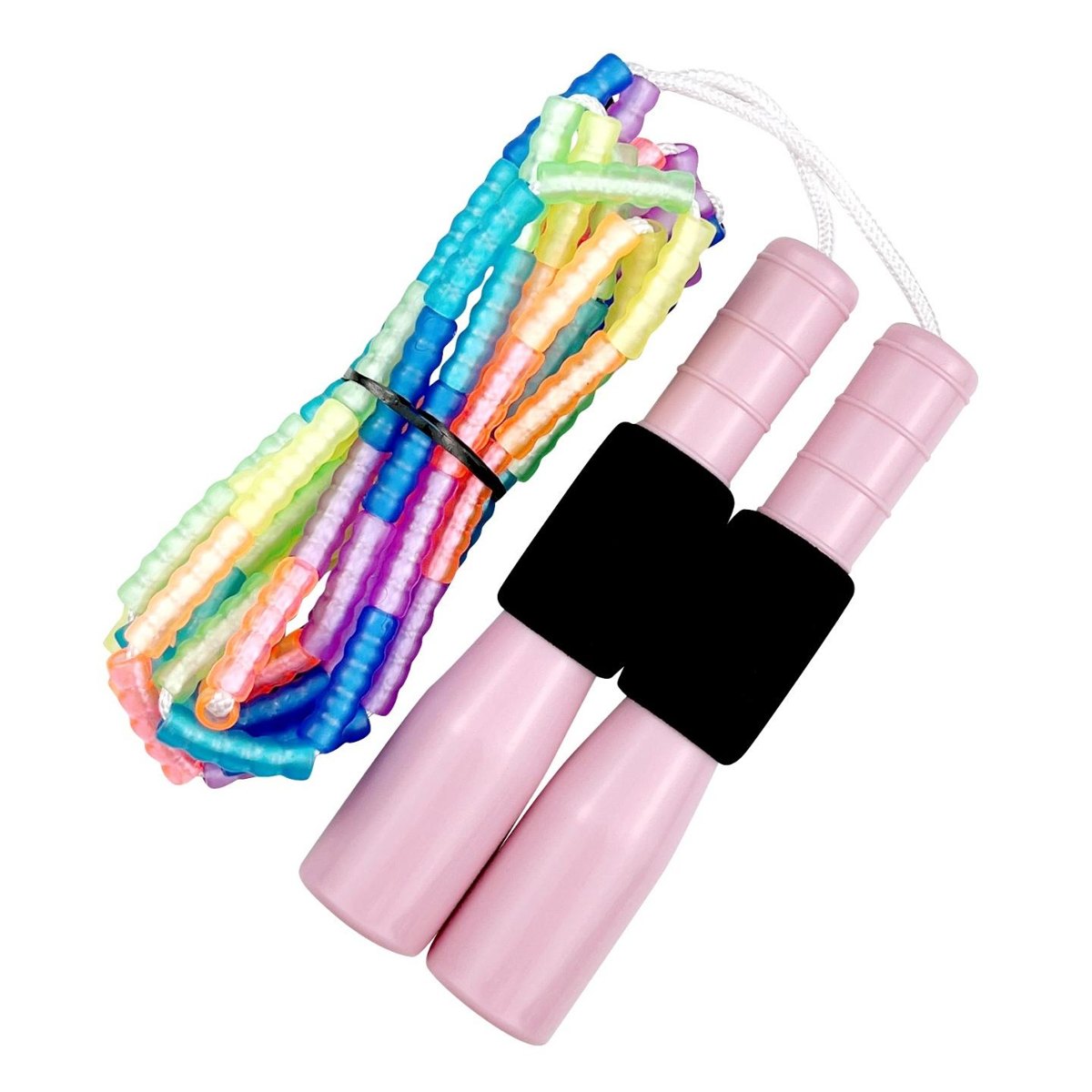

  {구슬 줄이면: 구슬 한 알을 배열·곡선 모디파이어로 곡선을 따라 (구슬 길이 + 1.1mm) 간격으로 반복, 양 끝 11mm 는 비우고, 색은 빨주노초파남보 순서 반복. 구슬 사이 속줄은 흰색 2mm.}
- 색: 손잡이 mat_handle {#e53935}, 그립 mat_grip {#e53935}, 마감테이프 mat_tape 검정, 줄 mat_rope {#ffffff}.
- 카메라: 정면에서 약 7° 내려다보고 전체가 정사각형(1:1) 화면을 채우게. 흰 배경, 부드러운 그림자 하나.
- 결과: 정면 렌더 1장(1600×1600) + assembly_{PP21H_TOR_PROPLUS}.glb. 장면은 assembly_draped.blend 로 저장해서 부품만 바꿔 다시 쓸 수 있게 해줘.
